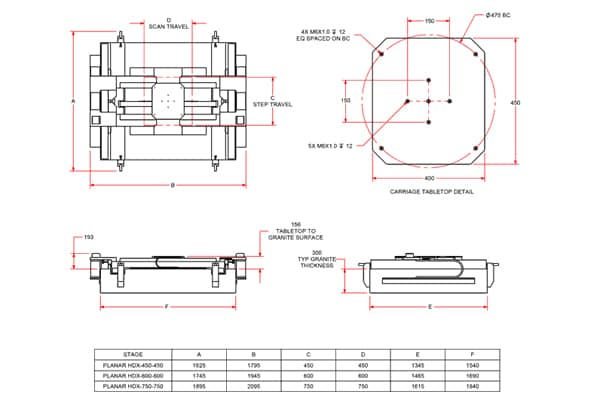

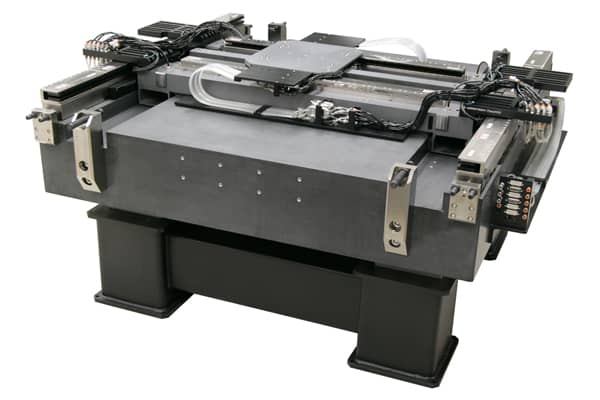

Аэростатический карбидно-кремневый двух осевой XY позиционер планарного типа PlanarHDX

Рейтинг:

Производитель: Aerotech, Inc., США

Характеристики	PlanarHDX-450-450	PlanarHDX-600-600	PlanarHDX-750-750
Диапазон рабочего хода XY, мм	450х450	600х600	750х750
Точность, нм	±100	±100	±100
Повторяемость в двух направлениях, нм	±15	±15	±15
Прямолинейность, нм	200-450	200-450	200-450
Плоскостность, нм	300-450	300-450	300-450
Стабильность по осям XYZ, нм	20	20	20
Погрешность по углу тангажа/рысканья, сек	2	2	2
Погрешность по углу вращения, сек	1	1	1
Ортогональность XY, сек	0,4	0,4	0,4
Максимальная скорость по оси Х, м/сек	1	1	1
Максимальная скорость по оси Y, м/сек
Максимальное ускорение с номинальной грузоподъемностью по оси Х, g	3	3	3
Максимальное ускорение с номинальной грузоподъемностью по оси Y, g	5	5	5
Среднеквадратичное ускорение при номинальной нагрузке по оси Х, g	1,1	1,1	1,1
Среднеквадратичное ускорение при номинальной нагрузке по оси Y, g	1,2	1,2	1,2
Номинальная нагрузка, кг	20	20	20
Максимальная нагрузка, кг	40	40	40
Погрешность в позиции джиттера, нм	±2,5 (Z); ±5 (XY)	±2,5 (Z); ±5 (XY)	±2,5 (Z); ±5 (XY)
Время настройки, мс. Шаг 25 мм.	по оси Х:150 мс, по оси Y: 115 мс	по оси Х:150 мс, по оси Y: 115 мс	по оси Х:150 мс, по оси Y: 115 мс
Время настройки, мс. Шаг 100 мм.	по оси Х:245 мс, по оси Y: 190 мс	по оси Х:245 мс, по оси Y: 190 мс	по оси Х:245 мс, по оси Y: 190 мс
Время настройки, мс. Шаг 300 мм.	по оси Х:450 мс, по оси Y: 380 мс	по оси Х:450 мс, по оси Y: 380 мс	по оси Х:450 мс, по оси Y: 380 мс
Рабочее давление, кПа	550±35	550±35	550±35
Расход воздуха, л³/мин	130	130	130
Материал	Карбид кремния, Гранит	Карбид кремния, Гранит	Карбид кремния, Гранит
Наработка на отказ, ч	>40 000	>40 000	>40 000

Рекомендуемые контроллеры: Npaq 6U, Ndrive HLe/HPe

Срок поставки: 28 дней

Модель	Цена	Количество	Купить
PlanarHDX-450-450	По запросу
PlanarHDX-600-600	По запросу
PlanarHDX-750-750	По запросу
