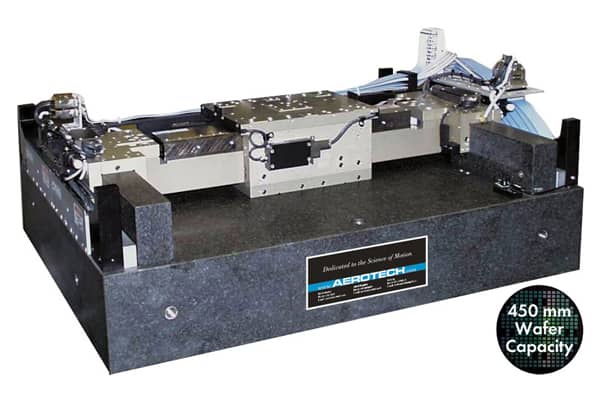

Аэростатический двух осевой XY позиционер ABL9000

Рейтинг:

Производитель: Aerotech, Inc., США

Характеристики	ABL90300-300	ABL90500-500	ABLH90750-750	ABLH91000-1000	ABLH91200-1200
Диапазон рабочего хода XY, мм	300х300	500х500	750х750	1000х1000	1200х1200
Тип двигателя	Линейный бесконтактный двигатель с сервоприводом	Линейный бесконтактный двигатель с сервоприводом	Линейный бесконтактный двигатель с сервоприводом	Линейный бесконтактный двигатель с сервоприводом	Линейный бесконтактный двигатель с сервоприводом
Максимальное напряжение постоянного тока, В	160	160	160	160	160
Сила тока, мостовая рама (пиковое значение), А	3,1	3,1	6,2	6,2	6,2
Сила тока, мостовая рама (среднеквадратичное значение), А	2,19	2,19	4,38	4,38	4,38
Сила тока, портальная рама (пиковое), А	3,1	3,1	5,5	5,5	5,5
Сила тока, портальная рама (среднеквадратичное), А	2,19	2,19	3,89	3,89	3,89
Обратная связь	Бесконтактный линейный энкодер	Бесконтактный линейный энкодер	Бесконтактный линейный энкодер	Бесконтактный линейный энкодер	Бесконтактный линейный энкодер
Разрешение, мкм	0,001 – 1,0	0,001 – 1,0	0,001 – 1,0	0,001 – 1,0	0,001 – 1,0
Максимальная скорость, мм/сек	500	500	500	500	500
Максимальное линейное ускорение, g	1,0	1,01	1,0	1,0	1,0
Грузоподъемность, кг	30	30	125	125	125
Точность (высокоточный линейный энкодер с разрешением 2 нм), мкм	±0,5	±0,75	±0,85	±1,0	±1,25
Точность (лазерный интерферометр, стандартный), мкм/м	±10	±10	±10	±10	±10
Точность (лазерный интерферометр, компенсированный), мкм/м	±1,5	±1,5	±1,5	±1,5	±1,5
Повторяемость, мкм	±0,1	±0,1	±0,2	±0,2	±0,2
Прямолинейность, мкм	±0,5	±1,5	±2,0	±2,5	±3,0
Плоскостность, мкм	±0,5	±1,5	±2,0	±2,5	±3,0
Угол тангажа, сек	2	3,5	4,5	5,5	6,0
Угол вращения, сек	2	3,5	4,5	5,5	6,0
Угол рысканья, сек	2	3,5	4,5	5,5	6,0
Вес основания позиционера, включая гранитное основание, кг	320	690	3200	4130	5200
Вес мостовой рамы, кг	9,5	9,5	35,0	35,0	35,0
Вес портальной рамы, кг	44,0	57,0	120,0	130,0	140,0
Ортогональность, сек	2	3	3,5	4	5
Рабочее давление воздуха, кПа	551,6	551,6	551,6	551,6	551,6
Расход воздуха, л³/мин	45	45	85	85	85
Материал	Алюминий	Алюминий	Алюминий	Алюминий	Алюминий
Твердость покрытия по Роквеллу	62	62	62	62	62

Срок поставки: 28 дней

Модель	Цена	Количество	Купить
ABL90300-300	По запросу
ABL90500-500	По запросу
ABLH90750-750	По запросу
ABLH91000-1000	По запросу
ABLH91200-1200	По запросу
