Описание продукта
Материал: Алюминиевый сплав 6061T4；

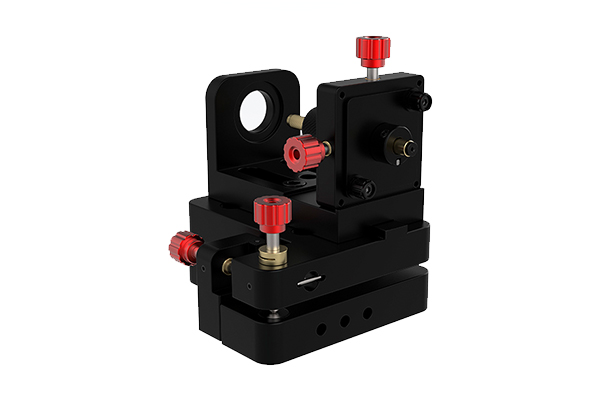

Одномодовый волоконный соединитель OMGH05A OMTOOLS может реализовать эффективное одномодовое соединение лазерного луча с открытым одномодовым волокном. Он обеспечивает субмикронное разрешение позиционирования, необходимое для высокой эффективности одномодового соединения. Точное перемещение и фокусировка, необходимые для наведения сфокусированного лазерного луча на торцевую поверхность оптического волокна, обеспечиваются трехосевым локатором с фиксированным патроном для оптического волокна-регулировочным винтом M5X0,25 для плавной регулировки по оси XY и рифленой ручкой с резьбой M16X0,75 для осевого перемещения по оси Z. Субмикронное разрешение, необходимое для оптимизации соединения с одномодовым оптоволокном, обеспечивается ступенью динамического наклона-смещения, которая использует регулировочные винты M5X0,25 для поворота узла крепления объектива / оптоволокна. В отличие от традиционных соединителей, где биение локатора может превышать допустимый диапазон смещения волокна, точная регулировка наклона приведет только к смещению луча второго порядка. Высота оптической оси соединителей зафиксирована на номинальном уровне 76 мм, и они имеют резьбовые отверстия и сквозные отверстия в основании, которые могут быть легко установлены на платформе OMTOOLS и макетной плате.
Общие параметры
|
материал
Алюминиевый сплав 6061T4
|
|
Высота оптической оси
76 мм
|
|
Дальность хода
X±1.6,Y±1.6,Z±3.6
|
|
Регулировочная резьба
M5x0.25 M16X0.75
|

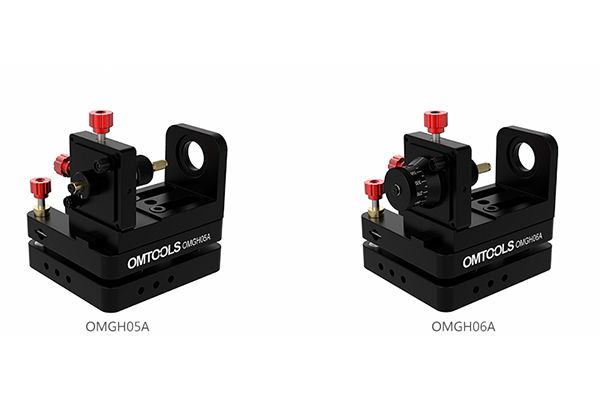

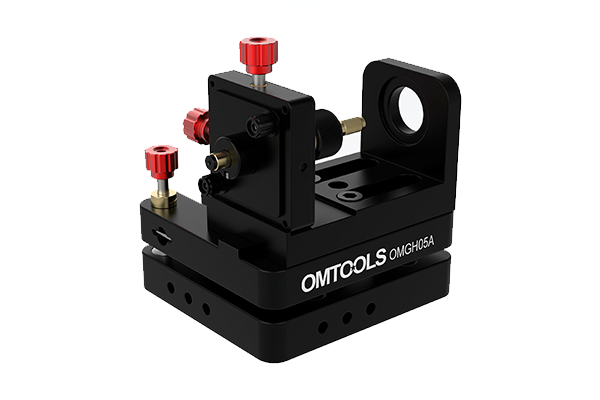

Одномодовый волоконный соединитель OMGH05A
Точное перемещение и фокусировка, необходимые для наведения сфокусированного лазерного луча на торцевую поверхность оптического волокна, обеспечиваются трехосевым локатором с фиксированным патроном для оптического волокна-регулировочным винтом M5X0,25 для плавной регулировки по оси XY и рифленой ручкой с резьбой M16X0,75 для осевого перемещения по оси Z；
Субмикронное разрешение, необходимое для оптимизации соединения с одномодовым оптоволокном, обеспечивается ступенью динамического наклона-смещения, которая использует регулировочные винты M5X0,25 для поворота узла крепления объектива / оптоволокна.；
В отличие от традиционных соединителей, где биение локатора может превышать допустимый диапазон смещения волокна, точная регулировка наклона приведет только к смещению луча второго порядка.；
Высота оптической оси соединителя зафиксирована на номинальном уровне 76 мм, и они имеют резьбовые отверстия и сквозные отверстия в основании, которые могут быть легко установлены на платформе OMTOOLS и макетной плате.；
Одномодовый волоконно-оптический соединитель, ось перемещения xyzθXθY, диапазон перемещения X±1,6, Y±1,6, Z±3,6 - OMGH05A
|
Ось смещения
Xyzθxθy
|
Дальность хода
X±1.6,Y±1.6,Z±3.6
|
|
Высота оптической оси
76 мм
|
Регулировочная резьба
M5x0.25, M16X0.75
|
Одномодовый волоконный соединитель OMGH06A
Материал: Алюминиевый сплав 6061T4；
Одномодовый волоконный соединитель OMGH06A OMTOOLS позволяет реализовать эффективное одномодовое соединение лазерного луча с открытым поляризованным волокном. По сравнению с OMGH05A, в этом соединителе добавлено гнездо для крепления вращающегося патрона для оптических волокон с направленной поляризацией. Он обеспечивает субмикронное разрешение позиционирования, необходимое для высокой эффективности одномодового соединения. Точное перемещение и фокусировка, необходимые для наведения сфокусированного лазерного луча на торцевую поверхность оптического волокна, обеспечиваются трехосевым локатором с фиксированным патроном для оптического волокна-регулировочным винтом M5X0,25 для плавной регулировки по оси XY и рифленой ручкой с резьбой M16X0,75 для осевого перемещения по оси Z. Субмикронное разрешение, необходимое для оптимизации соединения с одномодовым оптоволокном, обеспечивается ступенью динамического наклона-смещения, которая использует регулировочные винты M5X0,25 для поворота узла крепления объектива / оптоволокна. В отличие от традиционных соединителей, где биение локатора может превышать допустимый диапазон смещения волокна, точная регулировка наклона приведет только к смещению луча второго порядка. Высота оптической оси соединителей зафиксирована на номинальном уровне 76 мм, и они имеют резьбовые отверстия и сквозные отверстия в основании, которые могут быть легко установлены на платформе OMTOOLS и макетной плате.
Одномодовый волоконно-оптический соединитель, ось перемещения XYZφxφyφz, диапазон перемещения X±1,6, Y±1,6, Z±3,6 - OMGH06A
|
Ось смещения
Xyzθxθyθz
|
Дальность хода
X±1.6,Y±1.6,Z±3.6
|
|
Высота оптической оси
76 мм
|
Регулировочная резьба
M5x0.25, M16X0.75
|
