Описание продукта
Основной материал изготовлен из твердого алюминиевого сплава, поверхность черная и анодированная, с хорошей износостойкостью и изысканным внешним видом.；
Монтажная поверхность направляющей рейки выполнена с использованием технологии прецизионной обработки, что обеспечивает высокую точность перемещения изделия.；
Скорость центровки высока, точность выше, повторяемость лучше, а стабильность чрезвычайно высока в аналогичном оборудовании；
Операция проста, все рабочие этапы могут быть выполнены на одной платформе；
Система является модульной и простой в обслуживании；
Шестимерная рамка ручной регулировки оптического волокна OMTOOLS серии HFS-XYZR отличается высокой точностью и экономичностью. Основной материал изделий этой серии изготовлен из твердого алюминиевого сплава, поверхность черная и анодированная, с хорошей износостойкостью и изысканным внешним видом. Использование высокоточных направляющих мирового класса и улучшенных высокоточных микрозаймов гарантирует, что точность регулировочной рамы достигает высшего уровня в отрасли, и ее можно поворачивать на месте без дополнительного дублирования. Он наиболее подходит для выравнивания и соединения одножильных или многоядерных устройств, таких как оптические волокна, матрицы оптических волокон и оптические волноводы. Это прецизионное устройство регулировки сердечника, состоящее из высокоточной и высокостабильной линейной регулировочной рамки (XYZ) и наклонной регулировочной рамки (ΘXΦY), а также стола измерения угла дуги (ΘZ).
Общие параметры
|
материал
алюминиевый сплав 6061-T6
|
|
Диаметр стола
40×60 мм
|
|
Обработка поверхности
Черная анодированная обработка
|
|
нагрузка
4 Кг
|
Шестимерная рамка ручной регулировки оптического волокна серии HFS-XYZR
Изготовлен из твердого алюминиевого сплава, поверхность черная и анодированная, с хорошей износостойкостью и изысканным внешним видом.；
Использование высокоточных направляющих мирового класса и улучшенных высокоточных микрорезцов；
Может вращаться на месте одним вращением, нет необходимости в дополнительном дублировании；
Наиболее подходит для сопряжения одножильных или многоядерных устройств, таких как оптические волокна, оптические матрицы и оптические волноводы.；

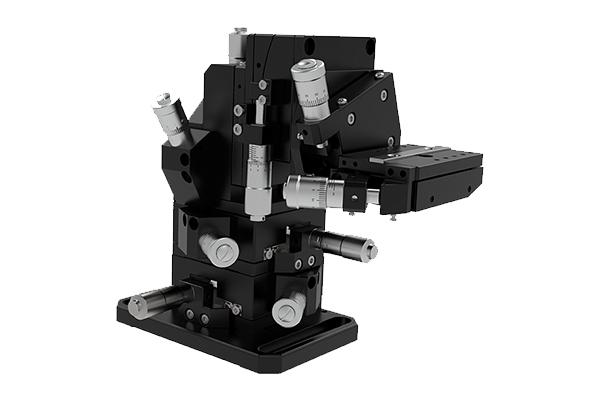

Шестимерная рамка ручной регулировки оптического волокна, диаметр стола 40X60 мм, направление движения влево, нагрузка 4 кг - HFS-XYZRL
|
Диаметр стола
40X60 мм
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
|
Направление движения
левая сторона
|
Вес
2,58 Кг
|
|
Ход по оси X (прямая линия)
Грубая регулировка: ± 6,5 мм Точная регулировка: ± 0,3 мм
|
Минимальное значение по оси X (прямая линия)
Грубая регулировка: 10 мкм Точная регулировка: ± 0,5 мкм
|
|
Ход по оси Y (прямая линия)
Грубая регулировка: ± 6,5 мм Точная регулировка: ± 0,3 мм
|
Минимальное значение по оси Y (прямая линия)
Грубая регулировка: 10 мкм Точная регулировка: ± 0,5 мкм
|
|
Ход по оси Z (линейный)
Грубая регулировка: ± 6,5 мм Точная регулировка: ± 0,3 мм
|
Минимальное значение по оси Z (прямая линия)
Грубая регулировка: 10 мкм Точная регулировка: ± 0,5 мкм
|
|
Ход ΘX (наклона)
±2.5°
|
Минимальное значение ΘX (наклона)
29”
|
|
ХодYY (наклона)
±2.5°
|
Минимальное значение ΘY (наклона)
29”
|
|
ХодYY (наклона)
±4°
|
Минимальное значение ΘY (наклона)
29”
|
|
нагрузка
4 Кг
|
|

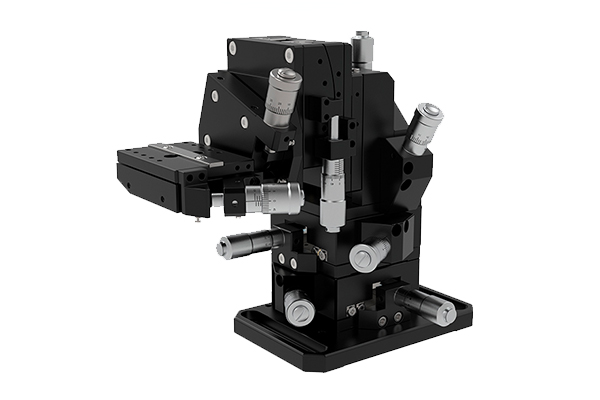

Шестимерная рамка ручной регулировки оптического волокна, диаметр стола 40X60 мм, направление движения вправо, нагрузка 4 кг - HFS-XYZRR
|
Диаметр стола
40X60 мм
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
|
Направление движения
справа
|
Вес
2,58 Кг
|
|
Ход по оси X (прямая линия)
Грубая регулировка: ± 6,5 мм Точная регулировка: ± 0,3 мм
|
Минимальное значение по оси X (прямая линия)
Грубая регулировка: 10 мкм Точная регулировка: ± 0,5 мкм
|
|
Ход по оси Y (прямая линия)
Грубая регулировка: ± 6,5 мм Точная регулировка: ± 0,3 мм
|
Минимальное значение по оси Y (прямая линия)
Грубая регулировка: 10 мкм Точная регулировка: ± 0,5 мкм
|
|
Ход по оси Z (линейный)
Грубая регулировка: ± 6,5 мм Точная регулировка: ± 0,3 мм
|
Минимальное значение по оси Z (прямая линия)
Грубая регулировка: 10 мкм Точная регулировка: ± 0,5 мкм
|
|
Ход ΘX (наклона)
±2.5°
|
Минимальное значение ΘX (наклона)
29”
|
|
ХодYY (наклона)
±2.5°
|
Минимальное значение ΘY (наклона)
29”
|
|
ХодYY (наклона)
±4°
|
Минимальное значение ΘY (наклона)
29”
|
|
нагрузка
4 Кг
|
|
