Описание продукта
Стандартный привод микрометра, дополнительный дифференциальный микрометр；
материал из нержавеющей стали 304, высокая стабильность и хорошая коррозионная стойкость；
Сверхточная направляющая с поперечными роликами, ключевые показатели которой, такие как чувствительность и плоскостность, достигли международного уровня.；
Специализированные платформы для оптоволокна серии HFA имеют конструкцию из нержавеющей стали, которая обеспечивает превосходную долговременную стабильность. Поперечная роликовая направляющая и прецизионно изготовленная опорная поверхность направляющей обеспечивают очень прямой линейный ход в 12 мм по осям X и Y, а угол смещения по любой оси превышает 150 мкрад. Ось Z обеспечивает ход 6 мм. Ступень смещения серии HFA предназначена для точного выравнивания оптического волокна. Установленная сверху направляющая позволяет обеспечить стабильное соединение оптоволоконного крепления. Высокопроизводительная ступень смещения имеет до 6 степеней свободы, обеспечивая превосходное решение для выравнивания оптического волокна.
Общие параметры
|
материал
нержавеющая сталь 304
|
|
Направляющая рейка (направляющий механизм)
Направляющая поперечного ролика сверхвысокой точности
|
|
Высота центра оптического тракта
78,7 мм
|
|
Отклонение
≈150 мкрад
|
Двумерное высокостабильное оптическое волокно, выделенное для этапа трансляции серии HFA-YZ
Выделенный этап трансляции оптического волокна серии HFA-YZ
Перемещение по оси X 6 мм, перемещение по оси Y 12 мм；
Серия HFA-YZ поставляется в стандартной комплектации с микрометрическим приводом с центральной нагрузкой 2,3 кг.

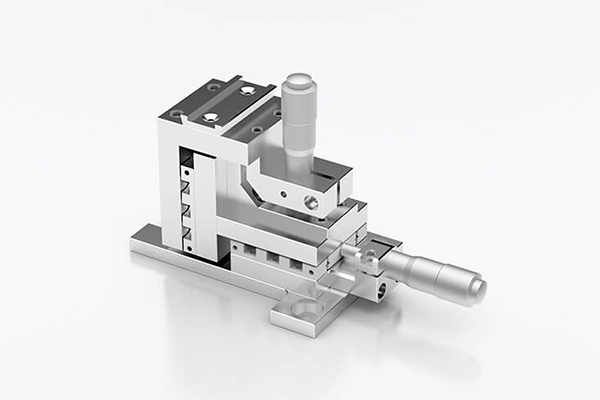

Ступень ручного перемещения оптического волокна, регулировка по оси Y 12 мм, регулировка по оси Z 6 мм, сверхточная поперечная роликовая направляющая - HFA-YZ
|
Регулировка по оси Y
12 мм
|
Регулировка по оси Z
6 мм
|
|
Высота центра оптического тракта
78,7 мм
|
Отклонение
≈150 мкрад
|
|
Максимальная нагрузка по центру
2,3 кг
|
Вес
0,8 кг
|
|
Минимальное показание микрометра
0,01 мм
|
|
