V-образная канавка, используемая для крепления оголенного оптического волокна диаметром 150-341 Мкм；
Закрепите зажимной рычаг с помощью магнита；
Совместимый Гибкая ступень перемещения серии Nanoи Плата для соединения волокон OPS-3XAM；
Можно установить резьбовое отверстие M4 в нижней части Удлинительный стержень;

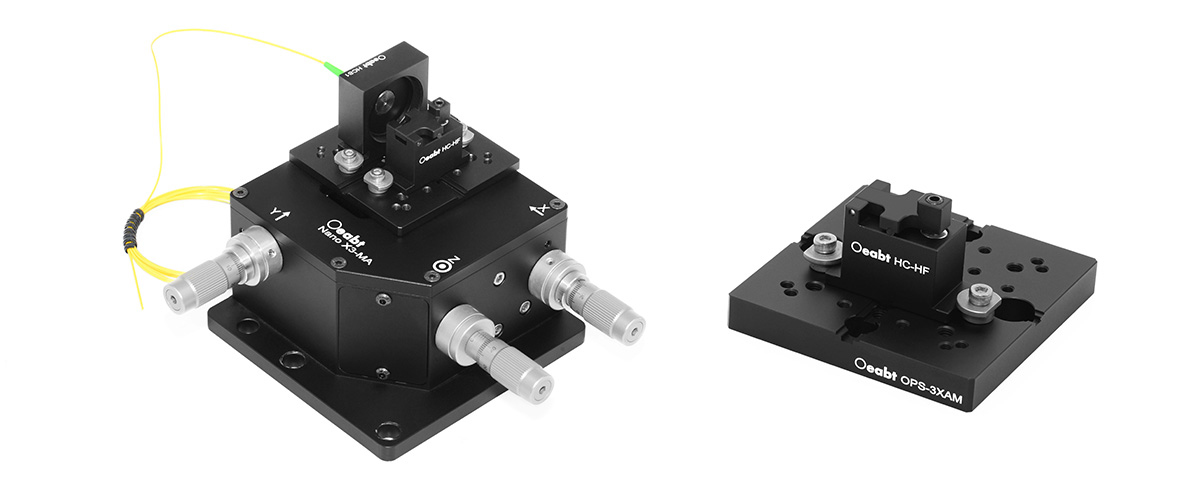

V-образный паз и резиновая прокладка на посадочном месте блока прессования оптического волокна гибкой ступени смещения предназначены для неразрушающего сжатия одномодовых или многомодовых оптических волокон. Совместим со стеклянными или пластиковыми оптическими волокнами диаметром Ø150-Ø341 Мкм.Интегрируйте его в или на волоконно-соединительную плату OPS-3XAM.
|
модель
|
HC-HF
|
|
стандарт
|
32.0*15.0*27.8 мм
|
|
Диаметр зажима
|
∅150-341 мкм
|
|
Тип резьбы
|
2 места M4
|
|
вес
|
21,5 г
|
|
материал
|
алюминиевый сплав 7075 + магнитный блок
|
Техническое описание:
V-образный паз и резиновая прокладка на посадочном месте для брикетирования оптического волокна предназначены для неразрушающего сжатия одномодовых или многомодовых оптических волокон. Совместим со стеклянными или пластиковыми оптическими волокнами диаметром от 150 до 341 мкм. Интегрируйте его в модуль гибкого перемещения серии Nano или плату оптоволоконного соединения OPS-3XAM.

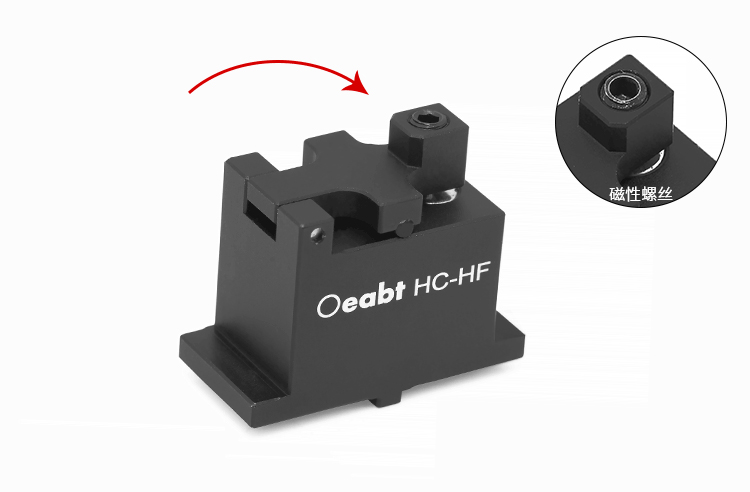

Комбинация магнита и магнитного винта на прижимном рычаге позволяет просто регулировать усилие зажима. Используйте шестигранный ключ диаметром 2 мм, чтобы закрутить магнитный винт в положение ближе к оптическому волокну, что может увеличить усилие сжатия. И наоборот, ослабление магнитных винтов может уменьшить усилие сжатия.

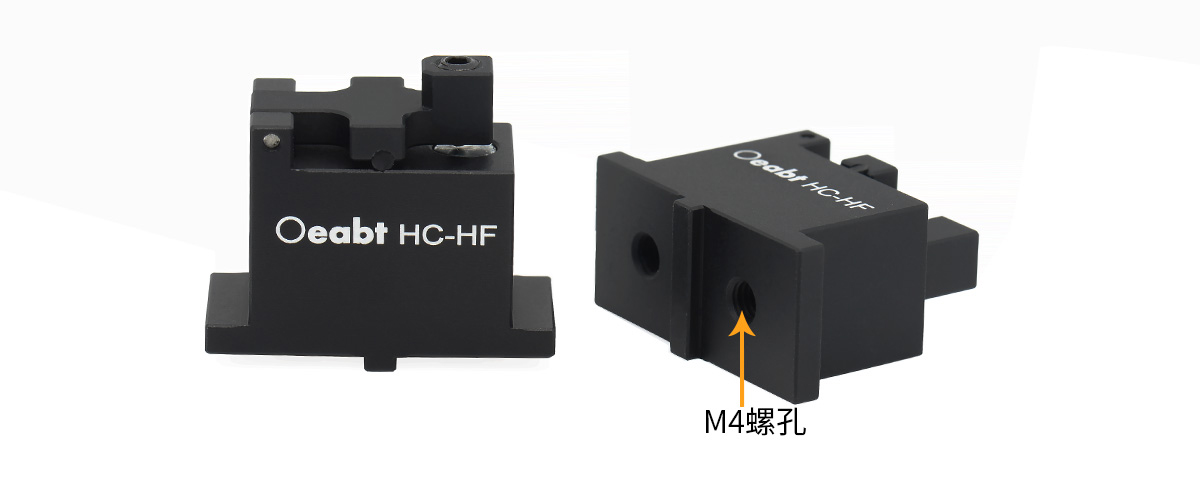

Через отверстие для винта M4 в нижней части блок прессования оптического волокна совместим с многосерийными удлинительными стержнями Oeab Ø12 мм, которые могут быть встроены воптическую макетную платуилиоптическую платформув сборе.
Сборка:

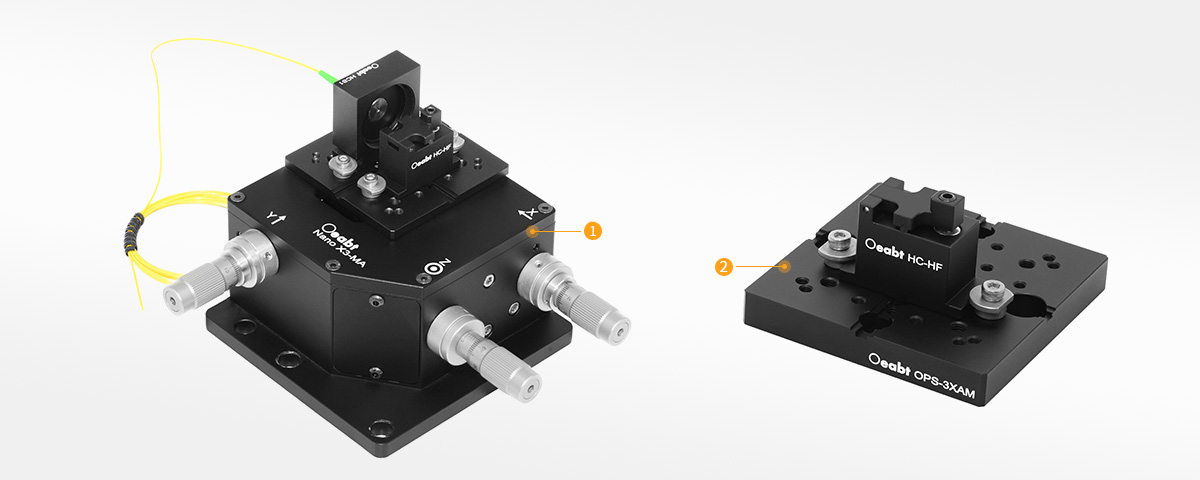

Пример применения:

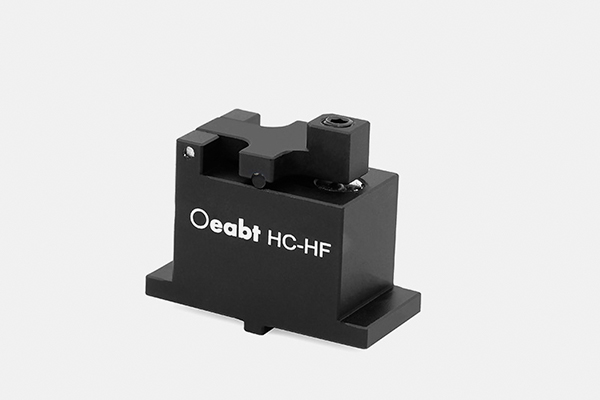

Модель HC-HF
