Пассивные виброизоляционные опоры со встроенной системой гашения вибраций серия ОВП1880-200 предназначены для использования с оптическими столешницами. Виброизоляционные опоры PhotonicsCloud(Россия) значительно превосходят по своим характеристикам опоры серии 1TS (производства UAB Standa, Литва), серии RL (производства Newport Corporation, США), серии PTL (производства Thorlabs Inc., США).
Пассивные виброизоляционные опоры со встроенной системой гашения вибраций серии ОВП (производство PhotonicsCloud, Россия) созданы с использованиям новейших технологий и ряда запатентованных разработок. Пассивные виброизоляционные опоры серии ОВП являются собственной разработкой Научно-производственного объединения «Микрон», входящего в госкорпорацию Ростех, и компании Photonics Cloud.
Пассивные виброизоляционные опоры серии ОВП является идеальным решением для научных и метрологических лабораторий, которые используют научное и измерительное оборудование чувствительное к средним и высоким частотам внешних вибраций.

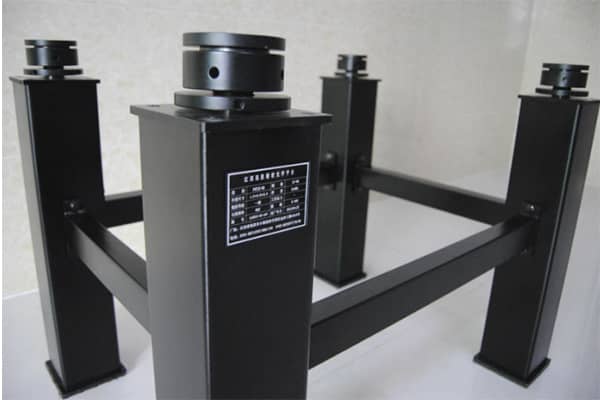

Виброизоляционные опоры ОВП1880-200 имеют квадратное сечение со стороной 200 мм и несколько типов размеров по высоте. Возможно изготовление виброизоляционных опор по чертежам заказчика.
Область применения:
- Оптические микроскопы и интерферометры
- Сканирующие системы
- Метрологическое оборудование
- Голографические интерферометры и системы
- Лазерные системы
- Научное оборудование
Коэффициент демпфирования виброизоляционных опор с пассивной системой вибрационной изоляции - 0,05-0,2
Время восстановления – до 5 секунд
Собственная вертикальная частота – от 5,0 Гц
Собственная горизонтальная частота – от 2,0 Гц
Высота регулировки - ±50 мм
Рабочая нагрузка – 2000 кг (рабочая нагрузка может быть увеличена)
Комплект – 4 опоры, соединительные перекладины 4 шт, набор крепежных элементов
|
Артикул
|
Длина, мм
|
Ширина, мм
|
Высота, мм
|
Диапазон регулировки, мм
|
Полезная нагрузка, кг
|
Собственная частота, Гц
|
Размер оптической столешницы, мм
|
|---|
|
ОВП1880-200/660-1
|
1800
|
800
|
660
|
±50
|
2000
|
Вертикальная – 12,0-16,0
Горизонтальная – 12,0-16,0
|
2400х1200, 2400х1500
|
|
ОВП1880-200/660-2
|
1800
|
800
|
660
|
±50
|
2000
|
Вертикальная – 12,0-16,0
Горизонтальная – 10,5-12,0
|
2400х1200, 2400х1500
|
|
ОВП1880-200/660-3
|
1800
|
800
|
660
|
±50
|
2000
|
Вертикальная – 10,5-12,0
Горизонтальная – 6,5-8,0
|
2400х1200, 2400х1500
|
|
ОВП1880-200/660-4
|
1800
|
800
|
660
|
±50
|
2000
|
Вертикальная – 8,5-10,0
Горизонтальная – 4,5-6,0
|
2400х1200, 2400х1500
|
|
ОВП1880-200/660-5
|
1800
|
800
|
660
|
±50
|
2000
|
Вертикальная – 6,5-8,0
Горизонтальная – 2,0-4,0
|
2400х1200, 2400х1500
|
|
ОВП1880-200/660-6
|
1800
|
800
|
660
|
±50
|
2000
|
Вертикальная – 5,0-7,0
Горизонтальная – 2,0-3,5
|
2400х1200, 2400х1500
|
|
ОВП1880-200/760-1
|
1800
|
800
|
760
|
±50
|
2000
|
Вертикальная – 12,0-16,0
Горизонтальная – 12,0-16,0
|
2400х1200, 2400х1500
|
|
ОВП1880-200/760-2
|
1800
|
800
|
760
|
±50
|
2000
|
Вертикальная – 12,0-16,0
Горизонтальная – 10,5-12,0
|
2400х1200, 2400х1500
|
|
ОВП1880-200/760-3
|
1800
|
800
|
760
|
±50
|
2000
|
Вертикальная – 10,5-12,0
Горизонтальная – 6,5-8,0
|
2400х1200, 2400х1500
|
|
ОВП1880-200/760-4
|
1800
|
800
|
760
|
±50
|
2000
|
Вертикальная – 8,5-10,0
Горизонтальная – 4,5-6,0
|
2400х1200, 2400х1500
|
|
ОВП1880-200/760-5
|
1800
|
800
|
760
|
±50
|
2000
|
Вертикальная – 6,5-8,0
Горизонтальная – 2,0-4,0
|
2400х1200, 2400х1500
|
|
ОВП1880-200/760-6
|
1800
|
800
|
760
|
±50
|
2000
|
Вертикальная – 5,0-7,0
Горизонтальная – 2,0-3,5
|
2400х1200, 2400х1500
|
