Описание продукта

U-образная опорная плита из алюминиевого сплава закончена, поверхность анодирована, износостойкость хорошая, а внешний вид красивый.；

Используется шариковый винт и стандартный двухфазный шаговый двигатель (двигатель по оси Z с тормозом), который может обеспечить высокое разрешение и точность позиционирования.；

Используется линейная направляющая ползуна, которая обладает более высокой прочностью, большей грузоподъемностью и большей долговечностью; благодаря уникальной технологии прецизионного шлифования нашей компании она может эффективно обеспечивать прямолинейность, плоскостность и другие показатели электрического стола переключения передач.；

Встроенные датчики (положительный и отрицательный пределы и нулевое положение) обеспечивают безопасность при использовании и могут быть легко установлены, а использование высокогибких кабелей является модульным, что делает обслуживание более удобным.；

Благодаря различным штрихам и размерам изделия получаются очень богатыми, и используются стандартные монтажные отверстия.；

Стандартный шаговый двигатель оснащен маховичком, который удобен для ручной регулировки, и может быть установлена решетчатая линейка. После установки разрешение замкнутого контура может достигать 1 мкм.；

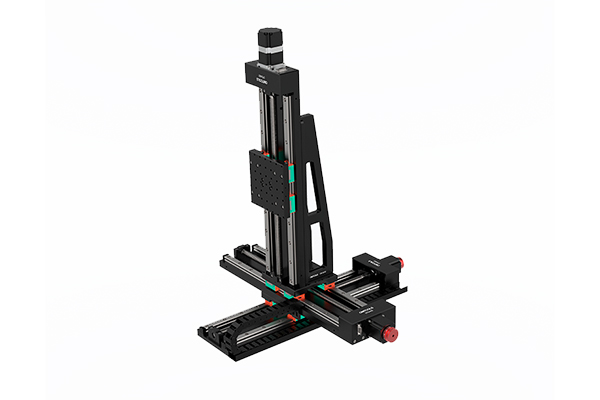

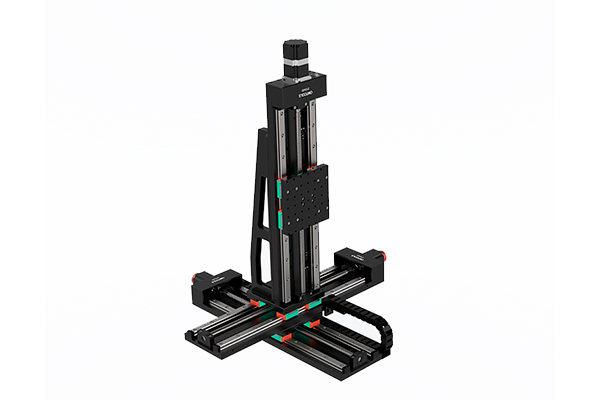

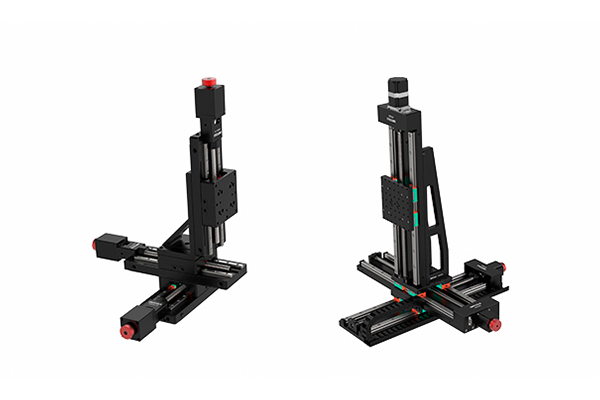

Трехмерная электрическая ступень перемещения с большим ходом серии OMDDH03 (направление XYZ), использующая прецизионный шариковый винт, двухфазный привод шагового двигателя (двигатель по оси Z с тормозом). Стандартная электрическая платформа представляет собой систему с разомкнутым контуром, и для реализации управления с обратной связью по замкнутому контуру может быть установлена решетчатая линейка. Принята структура прецизионной линейной направляющей (квадратной направляющей), которая обладает большей грузоподъемностью и лучшей устойчивостью при движении. На нижней поверхности трехмерной электрической платформы имеются монтажные отверстия, которые могут быть непосредственно закреплены винтами на различных оптических пластинах и оптических платформах для работы.

Крупноходная трехмерная электрическая ступень перемещения серии OMDDH03 (направление XYZ)

Трехмерная электрическая ступень перемещения, перемещение по оси X 100 мм, перемещение по оси Y 100 мм, перемещение по оси Z 50 мм- OMDDH03AA

Трехмерная электрическая ступень перемещения, перемещение по оси X 200 мм, перемещение по оси Y 200 мм, перемещение по оси Z 100 мм- OMDDH03AB

Трехмерная электрическая ступень перемещения, перемещение по оси X 200 мм, перемещение по оси Y 200 мм, перемещение по оси Z 150 мм- OMDDH03AC

Трехмерная электрическая ступень перемещения, перемещение по оси X 400 мм, перемещение по оси Y 200 мм, перемещение по оси Z 200 мм- OMDDH03AD

Трехмерная электрическая ступень перемещения, перемещение по оси X 400 мм, перемещение по оси Y 300 мм, перемещение по оси Z 300 мм- OMDDH03AE

Трехмерная электрическая ступень перемещения, перемещение по оси X 400 мм, перемещение по оси Y 400 мм, перемещение по оси Z 400 мм- OMDDH03AF

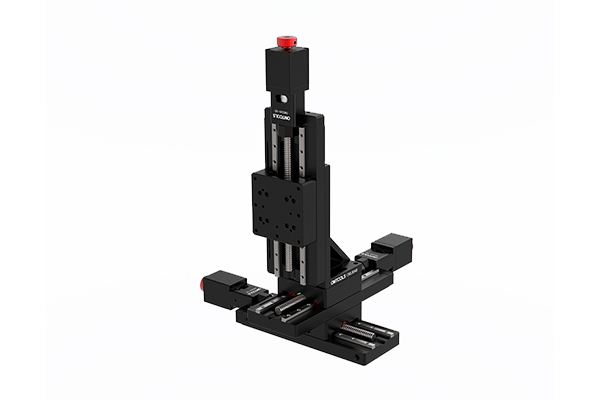

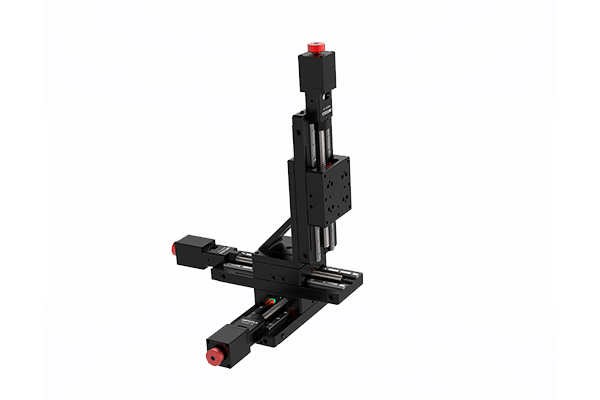

Трехмерная электрическая ступень перемещения с малым ходом серии OMDDH03 (направление XYZ)

Приводится в движение прецизионным шариковым винтом, приводимым в движение двухфазным шаговым двигателем；

Он использует направляющую с поперечным роликом или линейную направляющую, которая обладает высокой прочностью, высокой грузоподъемностью и хорошей долговечностью, а также использует технологию прецизионного шлифования поверхности направляющей.；

Приводной механизм оснащен прецизионным шариковым винтом (ход 1 мм) и поставляется в стандартной комплектации с двухфазным шаговым двигателем, который обеспечивает высокую микрошаговую способность и точность позиционирования.；

Он очень подходит для интеграции в оборудование автоматизации, прецизионные приборы и оборудование с высокими требованиями к площади, размерам и весу, а также больше подходит для использования в промышленных производственных линиях с небольшим диапазоном перемещения и высокой частотой возвратно-поступательных движений.；

Ступень перевода имеет определенную возможность блокировки при включенном питании. Пользователи могут выбрать наш стандартный контроллер для управления электрической ступенью или управлять ею с помощью своего собственного контроллера.；

На нижней поверхности имеются монтажные отверстия, а переходные пластины соответствующих моделей нашей компании можно приобрести и закрепить на различных оптических пластинах и оптических платформах для работы.；

Трехмерная электрическая ступень перемещения, перемещение по оси X 20 мм, перемещение по оси Y 20 мм, перемещение по оси Z 20 мм- OMDDH03AG

Трехмерная электрическая ступень перемещения, перемещение по оси X 50 мм, перемещение по оси Y 50 мм, перемещение по оси Z 50 мм- OMDDH03AH

Трехмерная электрическая ступень перемещения, перемещение по оси X 100 мм, перемещение по оси Y 100 мм, перемещение по оси Z 100 мм- OMDDH03AI

Трехмерная электрическая ступень перемещения, перемещение по оси X 50 мм, перемещение по оси Y 50 мм, перемещение по оси Z 50 мм- OMDDH03AJ

Трехмерная электрическая ступень перемещения, перемещение по оси X 50 мм, перемещение по оси Y 50 мм, перемещение по оси Z 50 мм- OMDDH03AK

Трехмерная электрическая ступень перемещения, перемещение по оси X 80 мм, перемещение по оси Y 80 мм, перемещение по оси Z 80 мм- OMDDH03AL
