Описание продукта
Основной материал из высокопрочного алюминиевого сплава, с черной оксидной обработкой поверхности, хорошей прочностью, равномерным цветом и изысканным внешним видом
Клиновидная конструкция, высокая прочность, большая грузоподъемность, компактная конструкция
Он использует прецизионные исследования и соответствующий винтовой привод, который обладает плавным движением и высокой прочностью.
Прецизионная линейная направляющая используется для стабильного перемещения
С предельной функцией, начальная нулевая функция
Как нижняя поверхность, так и столешница выполнены со стандартными соединительными отверстиями, которые удобны для соединения и фиксации и имеют высокую применимость.
Его можно комбинировать с другими типами столов, образуя многомерный электрический регулировочный стол, а также заменять серводвигателем для реструктуризации продукта и кастомизации.

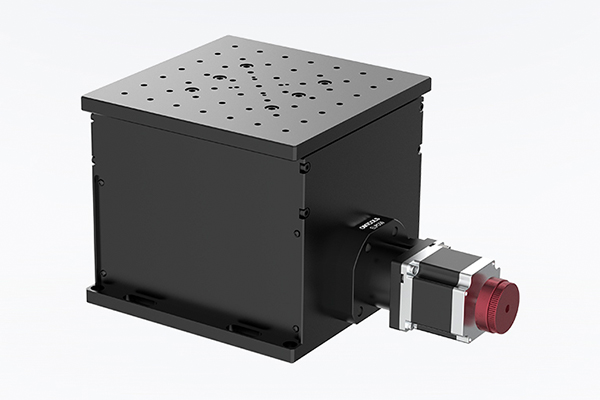

Электрическая подъемная платформа клинового типа серии ELPC - это электрическая подъемная платформа, специально разработанная OMTOOLS для решения некоторых условий работы, таких как компактность и частое возвратно-поступательное движение. Приводной механизм этой серии изделий использует шлифовальный шнековый стержень с износостойкой гайкой из оловянно-бронзового сплава и поставляется в стандартной комплектации с двухфазным шаговым двигателем, который может обеспечить высокое разрешение и точность позиционирования; в механизме направляющего подшипника используется линейная направляющая рейка, которая обладает высокой прочностью, высокой грузоподъемностью и хорошей долговечностью. Это уникально для OMTOOLS. Технология прецизионного шлифования и прецизионной сборки этой серии изделий обеспечивает высокую точность перемещения; основной материал изготовлен из высокопрочного алюминиевого сплава, а поверхность обработана черным оксидом, который обладает хорошей износостойкостью, однородным цветом и изысканным внешним видом. Продукция этой серии очень подходит для использования в прецизионных приборах и оборудовании, системах автоматизации, промышленных производственных линиях и т.д. С высокими требованиями к пространству, размерам, весу и т.д.
Общие параметры
|
материал
Алюминиевый сплав
|
|
Обработка поверхности
Черный анодированный
|
|
Максимальная скорость
6 мм/с
|
|
Точность одностороннего позиционирования
≤30 мкм
|
|
Возвратный зазор
≤5 мкм
|
|
Точность повторного позиционирования
≤± 3 мкм
|

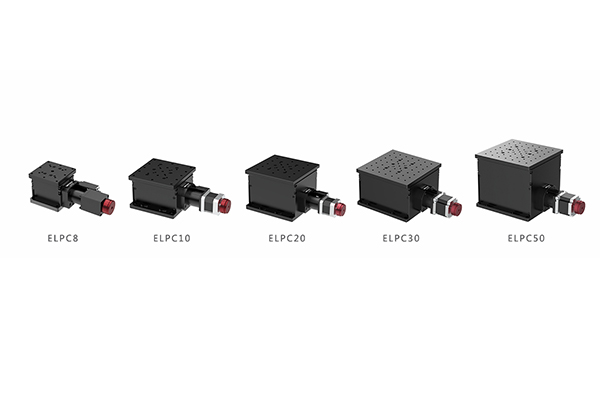

Электрическая подъемная платформа клинового типа серии ELPC
Клиновидная электрическая подъемная платформа серии ELPC поставляется в стандартной комплектации со шлифовальным винтом и поперечной роликовой направляющей
Маршрут 8/10/20/30/50 мм является необязательным, также может быть настроен индивидуально；
Встроенный датчик происхождения и предела Red Star Yang по индивидуальному заказу；
Горизонтальная нагрузка составляет 2 кг / 10 кг / 20 кг по желанию, а вертикальная нагрузка и перевернутая нагрузка составляют 1/2 от горизонтальной нагрузки.
Электрическая подъемная платформа клинового типа, размер стола 60 x 60 мм, ход 8 мм- ELPC8
|
Размер стола
60 x 60 мм
|
маршрут
8 мм
|
|
Передаточный механизм
Шлифовальный винт Ø4X1
|
Направляющая рейка (направляющий механизм)
Направляющая поперечного ролика
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
Общая высота
57 ~ 65 мм
|
|
Вес
0,44 кг
|
|
|
Разрешение в пределах 20 подразделений
0.25 ед.
|
Максимальная скорость
6 мм/с
|
|
Точность одностороннего позиционирования
≤30 мкм
|
Точность повторного позиционирования
≤±10 мкм
|
|
Возвратный зазор
≤5 мкм
|
Статический параллелизм
≤0.3 мм
|
|
прямолинейность
≤30 мкм
|
Параллелизм движения
≤30 мкм
|
|
Отклонение
≤30“
|
Шаг
≤35“
|
|
Двигатель и угол шага ()
Двухфазный 28-ступенчатый двигатель с углом шага 1,8°
|
Марка и модель двигателя
Синано
|
|
Рабочий ток
1.3 А
|
Крутящий момент двигателя
0,0785 Н· м
|
|
Марка и модель привода
Ресай
|
Соединитель скользящего стола и линейки для решетки
A DB9 (pin-код)
|
|
Тип соединительного кабеля для раздвижного стола
Очень гибкий кабель
|
Длина соединительного кабеля раздвижного стола
0,4 м
|
|
Датчик предела (встроенный)
NPN-ПЕЧАТНАЯ ПЛАТА–3L–20S–3308
|
Датчик происхождения (встроенный)
NPN-ПЕЧАТНАЯ ПЛАТА–3L–20S–3308
|
|
Напряжение питания датчика
DC5-24V ± 10%
|
Потребляемый ток (мА)
Всего ниже 30 мА
|
|
Управляющий выход
Способ вывода: Выход с открытым коллектором NPN
Источник питания нагрузки: DC5-24V
ВЫКЛЮЧЕННЫЙ источник питания: ниже 0,5 мА
Остаточное напряжение: ниже 0,7 В (при токе нагрузки 50 мА), ниже 0,4 В (при токе нагрузки 5 мА)
|
Логика вывода
Датчик предела: При достижении предела выходной транзистор выключается (cut-off)；
Нулевой фотоэлектрический датчик: при достижении предела выходной транзистор включен (turned on)；
|
|
Горизонтальная нагрузка
2 кг
|
Перевернутая нагрузка
1 кг
|
|
Вертикальная нагрузка
1 кг
|
Сотрудничайте с моделью макетной платы адаптера
OMLB01
|
|
При максимальной частоте вращения без нагрузки используются теоретические расчеты и фактические тестовые значения частоты вращения шагового двигателя 300 об / мин.
|
Электрическая подъемная платформа клинового типа, размер стола 120 x 120 мм, ход 10 мм- ELPC10
|
Размер стола
120 x 120 мм
|
маршрут
10 мм
|
|
Передаточный механизм
Шлифовальный винт Ø10X2
|
Направляющая рейка (направляющий механизм)
Направляющая поперечного ролика + линейная направляющая слайдера
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
Общая высота
85 ~ 95 мм
|
|
Вес
2,2 кг
|
|
|
Разрешение в пределах 20 подразделений
0.25 ед.
|
Максимальная скорость
6 мм/с
|
|
Точность одностороннего позиционирования
≤30 мкм
|
Точность повторного позиционирования
≤±10 мкм
|
|
Возвратный зазор
≤5 мкм
|
Статический параллелизм
≤0.3 мм
|
|
прямолинейность
≤30 мкм
|
Параллелизм движения
≤30 мкм
|
|
Отклонение
≤30“
|
Шаг
≤35“
|
|
Двигатель и угол шага ()
Двухфазный шаговый двигатель 42 с углом шага 1,8°
|
Марка и модель двигателя
Ресай
|
|
Рабочий ток
2.5 А
|
Крутящий момент двигателя
0,6 Н · м
|
|
Марка и модель привода
Ресай
|
Соединитель скользящего стола и линейки для решетки
A DB9 (pin-код)
|
|
Тип соединительного кабеля для раздвижного стола
Очень гибкий кабель
|
Длина соединительного кабеля раздвижного стола
0,4 м
|
|
Датчик предела (встроенный)
NPN-ПЕЧАТНАЯ ПЛАТА–1L–2508
|
Датчик происхождения (встроенный)
NPN-ПЕЧАТНАЯ ПЛАТА–1L–2508
|
|
Напряжение питания датчика
DC5-24V ± 10%
|
Потребляемый ток (мА)
Всего ниже 30 мА
|
|
Управляющий выход
Способ вывода: Выход с открытым коллектором NPN
Источник питания нагрузки: DC5-24V
ВЫКЛЮЧЕННЫЙ источник питания: ниже 0,5 мА
Остаточное напряжение: ниже 0,7 В (при токе нагрузки 50 мА), ниже 0,4 В (при токе нагрузки 5 мА)
|
Логика вывода
Датчик предела: При достижении предела выходной транзистор выключается (cut-off)；
Нулевой фотоэлектрический датчик: при достижении предела выходной транзистор включен (turned on)；
|
|
Горизонтальная нагрузка
10 кг
|
Перевернутая нагрузка
5 кг
|
|
Вертикальная нагрузка
5 кг
|
Сотрудничайте с моделью макетной платы адаптера
отрицать
|
|
При максимальной частоте вращения без нагрузки используются теоретические расчеты и фактические тестовые значения частоты вращения шагового двигателя 300 об / мин.
|
Электрическая подъемная платформа клинового типа, размер стола 150 x 150 мм, ход 20 мм- ELPC20
|
Размер стола
150 x 150 мм
|
маршрут
20 мм
|
|
Передаточный механизм
Шлифовальный винт Ø10X2
|
Направляющая рейка (направляющий механизм)
Направляющая поперечного ролика + линейная направляющая слайдера
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
Общая высота
115 ~ 135 мм
|
|
Вес
2,6 кг
|
|
|
Разрешение в пределах 20 подразделений
0.5 ед.
|
Максимальная скорость
6 мм/с
|
|
Точность одностороннего позиционирования
≤30 мкм
|
Точность повторного позиционирования
≤±10 мкм
|
|
Возвратный зазор
≤5 мкм
|
Статический параллелизм
≤0.3 мм
|
|
прямолинейность
≤30 мкм
|
Параллелизм движения
≤30 мкм
|
|
Отклонение
≤50“
|
Шаг
≤50“
|
|
Двигатель и угол шага ()
Двухфазный шаговый двигатель 42 с углом шага 1,8°
|
Марка и модель двигателя
Ресай
|
|
Рабочий ток
2.5 А
|
Крутящий момент двигателя
0,6 Н · м
|
|
Марка и модель привода
Ресай
|
Соединитель скользящего стола и линейки для решетки
A DB9 (pin-код)
|
|
Тип соединительного кабеля для раздвижного стола
Очень гибкий кабель
|
Длина соединительного кабеля раздвижного стола
0,4 м
|
|
Датчик предела (встроенный)
Хунсин Ян по индивидуальному заказу
|
Датчик происхождения (встроенный)
Хунсин Ян по индивидуальному заказу
|
|
Напряжение питания датчика
DC5-24V ± 10%
|
Потребляемый ток (мА)
Всего ниже 30 мА
|
|
Управляющий выход
Способ вывода: Выход с открытым коллектором NPN
Источник питания нагрузки: DC5-24V
ВЫКЛЮЧЕННЫЙ источник питания: ниже 0,5 мА
Остаточное напряжение: ниже 0,7 В (при токе нагрузки 50 мА), ниже 0,4 В (при токе нагрузки 5 мА)
|
Логика вывода
Датчик предела: При достижении предела выходной транзистор выключается (cut-off)；
Нулевой фотоэлектрический датчик: при достижении предела выходной транзистор включен (turned on)；
|
|
Горизонтальная нагрузка
20 кг
|
Перевернутая нагрузка
10 кг
|
|
Вертикальная нагрузка
10 кг
|
Сотрудничайте с моделью макетной платы адаптера
OMLB02
|
|
При максимальной частоте вращения без нагрузки используются теоретические расчеты и фактические тестовые значения частоты вращения шагового двигателя 300 об / мин.
|
Электрическая подъемная платформа клинового типа, размер стола 200 x 200 мм, ход 30 мм- ELPC30
|
Размер стола
200 x 200 мм
|
маршрут
30 мм
|
|
Передаточный механизм
Шлифовальный винт Ø12x4
|
Направляющая рейка (направляющий механизм)
Направляющая поперечного ролика + линейная направляющая слайдера
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
Общая высота
130 ~ 160 мм
|
|
Вес
8,4 кг
|
|
|
Разрешение в пределах 20 подразделений
0.5 ед.
|
Максимальная скорость
6 мм/с
|
|
Точность одностороннего позиционирования
≤50 мкм
|
Точность повторного позиционирования
≤±15 мкм
|
|
Возвратный зазор
≤5 мкм
|
Статический параллелизм
≤0.3 мм
|
|
прямолинейность
≤30 мкм
|
Параллелизм движения
≤30 мкм
|
|
Отклонение
≤50“
|
Шаг
≤50“
|
|
Двигатель и угол шага ()
Двухфазный шаговый двигатель 57 с углом шага 1,8°
|
Марка и модель двигателя
Ресай
|
|
Рабочий ток
4.2 А
|
Крутящий момент двигателя
1,3 Н · м
|
|
Марка и модель привода
Ресай
|
Соединитель скользящего стола и линейки для решетки
A DB9 (pin-код)
|
|
Тип соединительного кабеля для раздвижного стола
Очень гибкий кабель
|
Длина соединительного кабеля раздвижного стола
0,4 м
|
|
Датчик предела (встроенный)
Омрон
|
Датчик происхождения (встроенный)
Омрон
|
|
Напряжение питания датчика
DC5-24V ± 10%
|
Потребляемый ток (мА)
Всего ниже 30 мА
|
|
Управляющий выход
Способ вывода: Выход с открытым коллектором NPN
Источник питания нагрузки: DC5-24V
ВЫКЛЮЧЕННЫЙ источник питания: ниже 0,5 мА
Остаточное напряжение: ниже 0,7 В (при токе нагрузки 50 мА), ниже 0,4 В (при токе нагрузки 5 мА)
|
Логика вывода
Датчик предела: При достижении предела выходной транзистор выключается (cut-off)；
Нулевой фотоэлектрический датчик: при достижении предела выходной транзистор включен (turned on)；
|
|
Горизонтальная нагрузка
30 кг
|
Перевернутая нагрузка
15 кг
|
|
Вертикальная нагрузка
15 кг
|
Сотрудничайте с моделью макетной платы адаптера
OMLB03
|
|
При максимальной частоте вращения без нагрузки используются теоретические расчеты и фактические тестовые значения частоты вращения шагового двигателя 300 об / мин.
|
Электрическая подъемная платформа клинового типа, размер стола 200 x 200 мм, ход 50 мм- ELPC50
|
Размер стола
200 x 200 мм
|
маршрут
50 мм
|
|
Передаточный механизм
Шлифовальный винт Ø12x4
|
Направляющая рейка (направляющий механизм)
Направляющая поперечного ролика + линейная направляющая слайдера
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
Общая высота
175 ~ 225 мм
|
|
Вес
10,1 кг
|
|
|
Разрешение в пределах 20 подразделений
1 ед.
|
Максимальная скорость
5 мм/с
|
|
Точность одностороннего позиционирования
≤60 мкм
|
Точность повторного позиционирования
≤±20 мкм
|
|
Возвратный зазор
≤5 мкм
|
Статический параллелизм
≤0.3 мм
|
|
прямолинейность
≤30 мкм
|
Параллелизм движения
≤30 мкм
|
|
Отклонение
≤60“
|
Шаг
≤60“
|
|
Двигатель и угол шага ()
Двухфазный шаговый двигатель 57 с углом шага 1,8°
|
Марка и модель двигателя
Ресай
|
|
Рабочий ток
4.2 А
|
Крутящий момент двигателя
1,3 Н · м
|
|
Марка и модель привода
Ресай
|
Соединитель скользящего стола и линейки для решетки
A DB9 (pin-код)
|
|
Тип соединительного кабеля для раздвижного стола
Очень гибкий кабель
|
Длина соединительного кабеля раздвижного стола
0,4 м
|
|
Датчик предела (встроенный)
Омрон
|
Датчик происхождения (встроенный)
Омрон
|
|
Напряжение питания датчика
DC5-24V ± 10%
|
Потребляемый ток (мА)
Всего ниже 30 мА
|
|
Управляющий выход
Способ вывода: Выход с открытым коллектором NPN
Источник питания нагрузки: DC5-24V
ВЫКЛЮЧЕННЫЙ источник питания: ниже 0,5 мА
Остаточное напряжение: ниже 0,7 В (при токе нагрузки 50 мА), ниже 0,4 В (при токе нагрузки 5 мА)
|
Логика вывода
Датчик предела: При достижении предела выходной транзистор выключается (cut-off)；
Нулевой фотоэлектрический датчик: при достижении предела выходной транзистор включен (turned on)；
|
|
Горизонтальная нагрузка
30 кг
|
Перевернутая нагрузка
15 кг
|
|
Вертикальная нагрузка
15 кг
|
Сотрудничайте с моделью макетной платы адаптера
OMLB03
|
|
При максимальной частоте вращения без нагрузки используются теоретические расчеты и фактические тестовые значения частоты вращения шагового двигателя 300 об / мин.
|

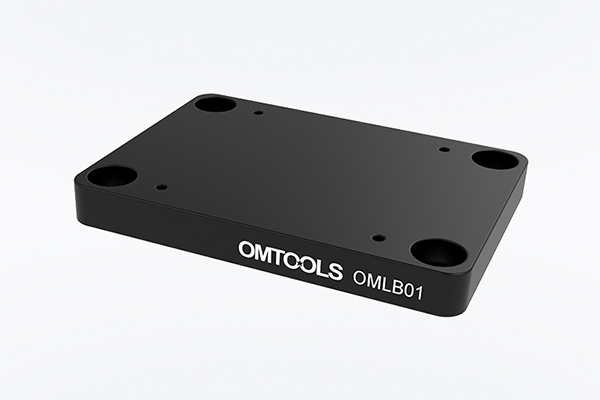

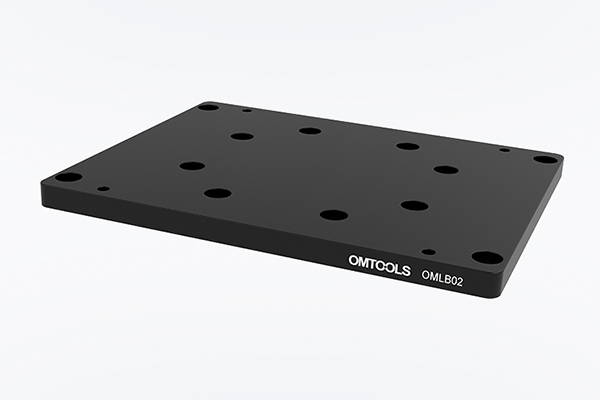

Адаптерная плата серии OMLB
Материал: алюминиевый сплав 6061-T4；
Прецизионно обработанный и черный анодированный материал из высокопрочного алюминиевого сплава；
Минимизируйте воздействие на оптическую систему за счет уменьшения отражения от поверхности；
Обеспечьте соединение между стандартными электрическими продуктами Hongxing Yang и оптической платформой；
Переходная пластина, основной материал алюминиевый сплав 6061-T4, применимое электрическое изделие ELPC8, основной размер 65x90x10 мм- OMLB01
|
Материал корпуса
алюминиевый сплав 6061-T4
|
Применимые электрические изделия
ELPC8
|
|
Размер тела
65x90x10 мм
|
Обработка поверхности
Черный анодированный
|
Переходная пластина, основной материал алюминиевый сплав 6061-T4, применимое электрическое изделие ELPC20, основной размер 150x190x10 мм- OMLB02
|
Материал корпуса
алюминиевый сплав 6061-T6
|
Применимые электрические изделия
ELPC20
|
|
Размер тела
150x190x10 мм
|
Обработка поверхности
Черный анодированный
|
Переходная пластина, основной материал алюминиевый сплав 6061-T4, подходит для электрических изделий ELPC30 и 50, основной размер 200x240x10 мм- OMLB03
|
Материал корпуса
алюминиевый сплав 6061-T4
|
Применимые электрические изделия
ELPC30 и 50
|
|
Размер тела
200x240x10 мм
|
Обработка поверхности
Черный анодированный
|
