- Эта серия линейно-платформенных изделий подходит для низкоскоростных, высокоточных систем позиционирования при перемещении со средней нагрузкой；
- Диапазон хода 28 мм；
- Максимальная рабочая скорость 3,5 мм/с；
- Грузоподъемность составляет 5 кг в горизонтальном направлении и 1,25 кг в вертикальном направлении; легко загружать осевые двух- и трехосные подвижные платформы, такие как XY, XZ, XYZ и т.д.；
- Тип привода: LMTS-D: тип двойного привода с ручкой ручной подачи на валу шагового двигателя; LMTS-S: шаговый двигатель с микроторможением, высокоточное управление микро-подачей, не поддерживает ручную подачу；
Ступени линейного электрического перемещения серии LMTS могут обеспечивать линейное перемещение 28 мм и (таких как измерения и контроль).Он специально разработан для применения в микрошаговых системах, которые могут обеспечить меньшее и плавное низкоскоростное перемещение, а вибрационный шум меньше, чем у серводвигателей постоянного тока.
|
Ступень перевода шагового двигателя
|
|
модель
|
LMTS-D28
|
LMTS-S28
|
|
стандарт
|
253.0*70.0*24.0 мм
|
253.0*70.0*24.0 мм
|
|
поездка
|
28 мм
|
28 мм
|
|
Тип привода
|
Двигатель с двусторонним выходным валом 28BYG-B
|
Шаговый мотор-редуктор (передаточное число 1:45)
|
|
Самая высокая скорость
|
3,5 мм/с
|
0,4861 мм/с
|
|
вес
|
666,5 г
|
|
|
Вычислить разрешение
|
3,5 мкм
|
0,15 мкм
|
|
Типичное разрешение
|
7 мкм
|
0,30 мкм
|
|
Регулирование скорости
|
1X = 0,4375 мм/с, опции: 1X/2X/4X/8X
|
0,4861 мм/с
|
|
Грузоподъемность
|
5 кг в горизонтальном направлении; 1,25 кг в вертикальном направлении；
|
|
Зазор при вращении
|
|
|
Односторонняя повторяемость
|
±4 мкм
|
|
Двусторонняя повторяемость
|
±8 мкм
|
|
Вывод (расстояние между резьбами)
|
0,7 мм
|
|
Номинальное напряжение
|
Постоянный ток 12 В
|
|
Номинальный ток
|
0,6 А
|
|
Рекомендуемый контроллер
|
LMTS-ДРАЙВЕР
|
|
Длина кабеля
|
1 м
|
|
материал
|
Алюминиевый сплав с черным анодированием
|
|
LMTS-драйверный одноосный шаговый контроллер движения
|
|
Мощность двигателя
|
|
Управляющее напряжение
|
Постоянный ток 12 В
|
|
Управляющий ток
|
1250 мА (Макс)
|
|
Тип привода
|
12-битное ШИМ-управление
|
|
Алгоритм управления
|
Микростепение с полузакрытым контуром
|
|
Шагающий режим с высоким разрешением
|
LMTS-D (6400 микрошагов на оборот (шаговый двигатель с углом шага 1,8 °)
|
|
LMTS-S 28800 микрошагов на оборот (угол шага 18 ° /шаговый двигатель с замедлением 1:45)
|
|
Обратная связь по положению
|
Вход энкодера с эффектом Холла (двухфазный), дифференциальный 5 В
|
|
Полоса пропускания обратной связи кодера
|
500 Гц
|
|
Счетчик позиций
|
32 бит
|
|
Режим работы
|
Положение, скорость, цикл действия
|
|
Способ ускорения и замедления
|
Трапециевидное ускорение и замедление
|
|
Разъем двигателя (тип Dsub26) с разомкнутым контуром управления имеет тип M8/8pin
|
|
Мощность привода двигателя
|
Двухфазный постоянный ток
|
|
Вход квадратурного кодера (QEP)
|
дифференциальный
|
|
Вход концевого выключателя
|
Положительный предел, 0 баллов
|
|
Источник питания энкодера
|
Постоянный ток 5 В
|
|
Элементы управления на передней панели
|
|
Рычаг управления движением
|
Однополюсный самосброс с двойным броском
|
|
Требования к входной мощности
|
|
напряжение
|
Постоянный ток 12 В регулируемый постоянный ток
|
|
Максимальный выходной ток
|
1,5А (Макс)
|
|
Размер корпуса (без учета кнопок)
|
76.1*74.2*46.9 мм
|
|
вес
|
183,4 г
|
Техническое описание:
Ступень линейного электрического перемещения серии LMTS может обеспечивать линейное перемещение 28 мм, что оптимизировано для применений, требующих средней грузоподъемности и высокого разрешения (например, для измерений и контроля).Он специально разработан для применения в микрошаговых системах, которые могут обеспечить меньшее и плавное низкоскоростное перемещение, а вибрационный шум меньше, чем у серводвигателей постоянного тока.
Основная платформа поддерживается четырьмя шарикоподшипниками, точно установленными на линейной направляющей. Направляющая с шарикоподшипником и прецизионный винт с трапециевидной резьбой обеспечивают плавную и равномерную подачу, а также используется концевой выключатель с магнитной индукцией, который одновременно чувствителен и высоконадежен.
Тип привода:

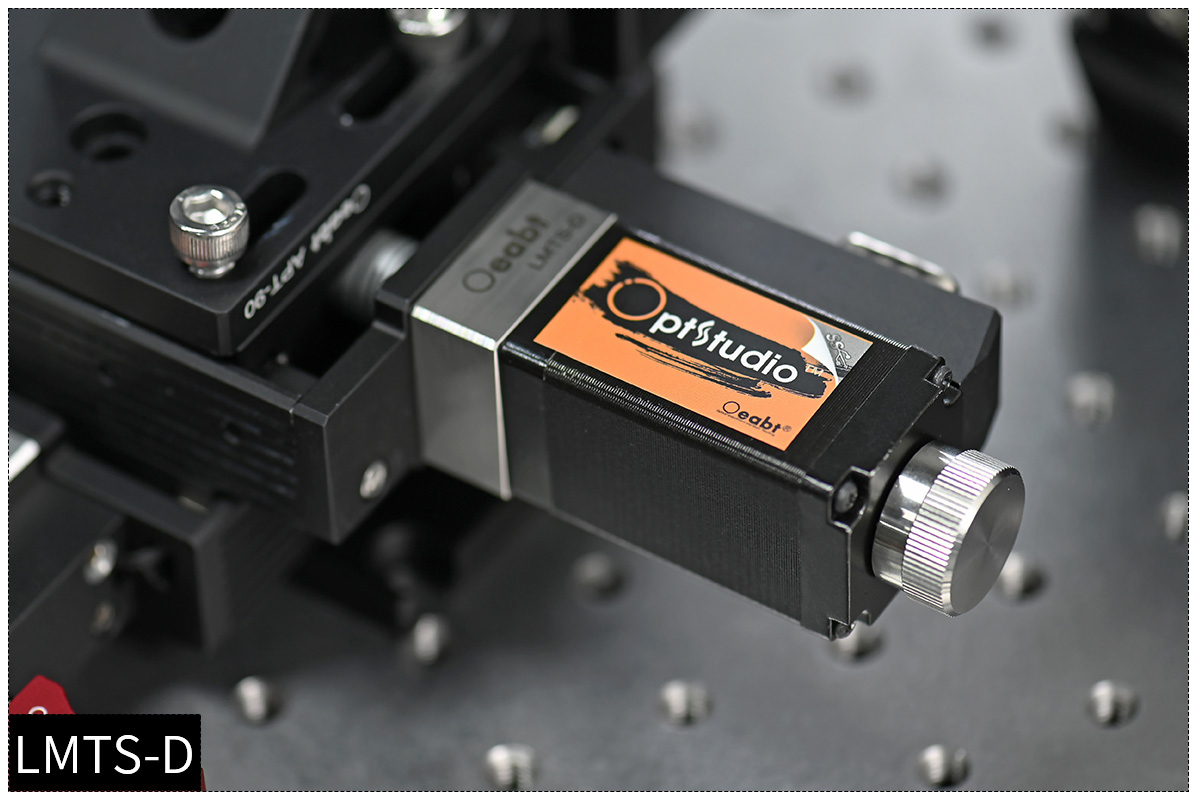

двухприводный (LMTS-D28) с ручкой ручной подачи на валу шагового двигателя;
шаговый двигатель с микроторможением и редуктором замедления 45: 1, обеспечивающий более высокую тягу и более точное управление микро-подачей. Данная модель не поддерживает ручную подачу (LMTS-S28);

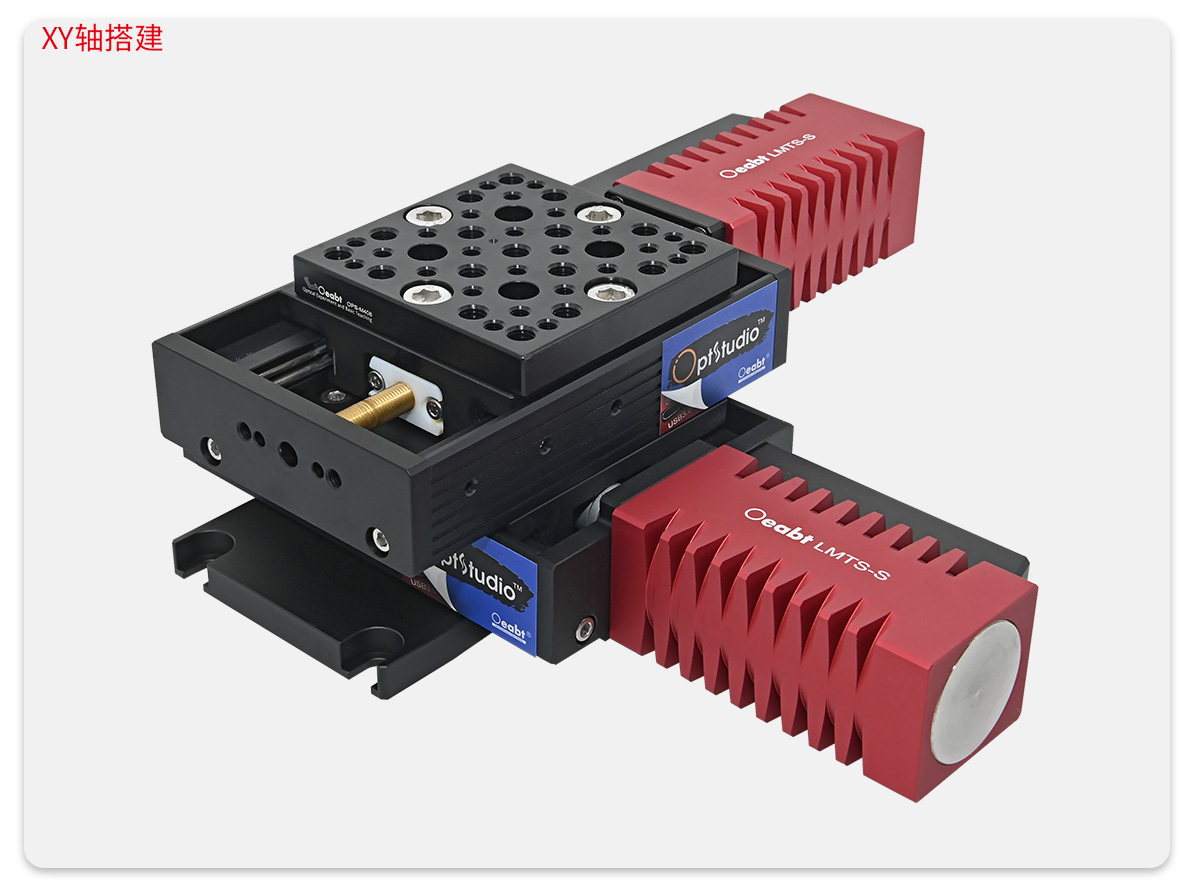

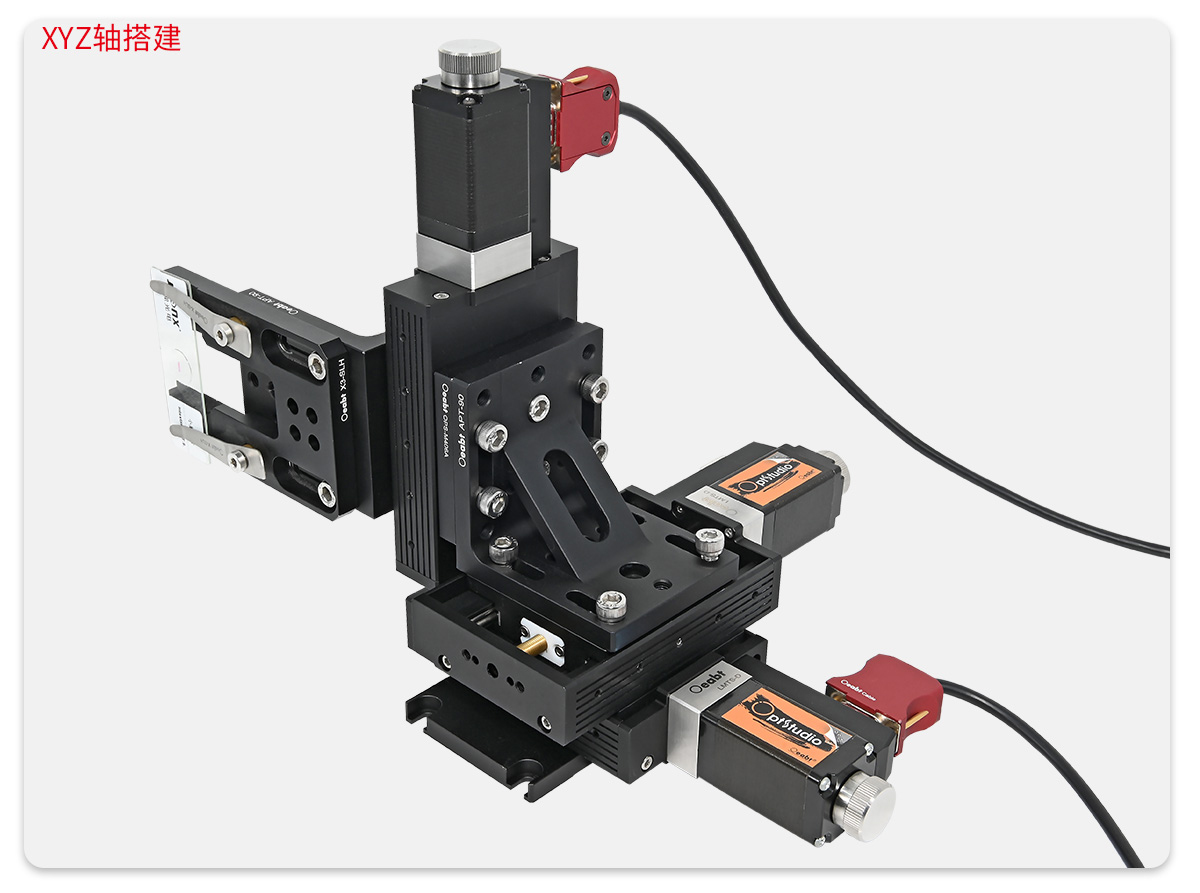

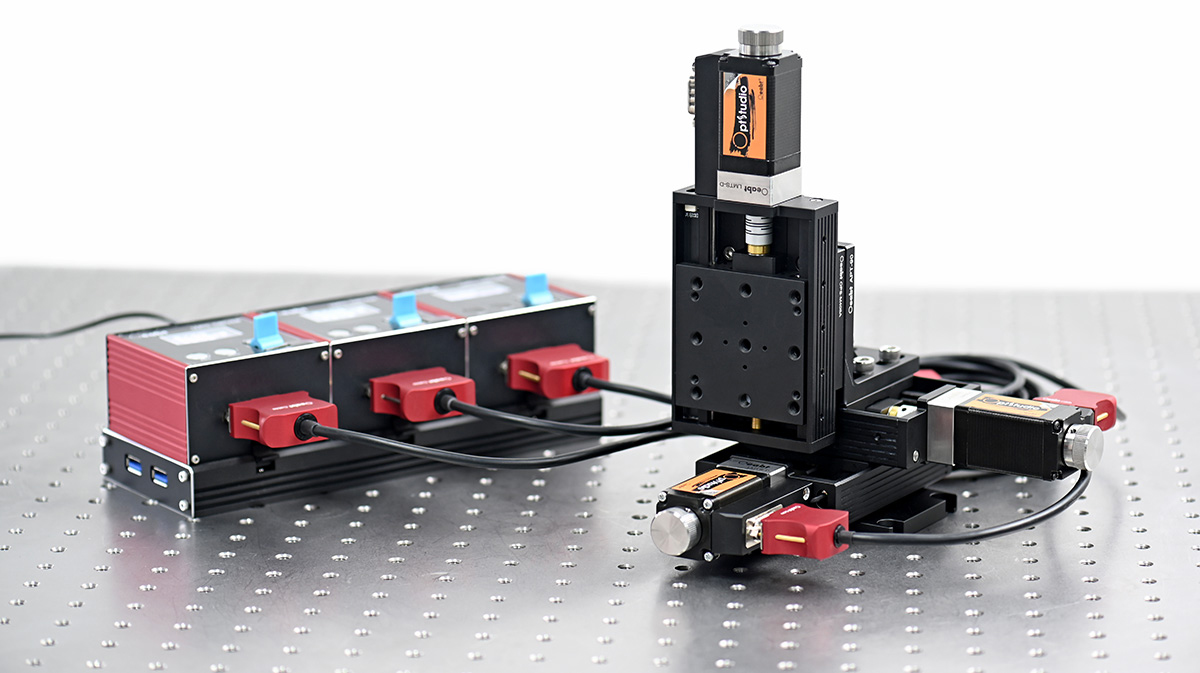

Основание из алюминиевого сплава, снимающее напряжение, обладает высокой стабильностью, а стандартный шаг стола ступени смещения легко подсоединяется к деталям нашего оптического станка или другим ступеням смещения для обеспечения ортогональности при наложении.OEbt предлагает различные адаптерные платы на выбор, обеспечивающие максимальную гибкость установки на этапе перемещения. Для сборки систем XY, XZ или XYZ можно использовать прямоугольный адаптер APT-90и переходную платусерии OPS-M406, в том числе, для систем с осями. Каждый стол перемещения содержит базовую пластину, которая может быть прикреплена коптической платформеилимакетной плате.

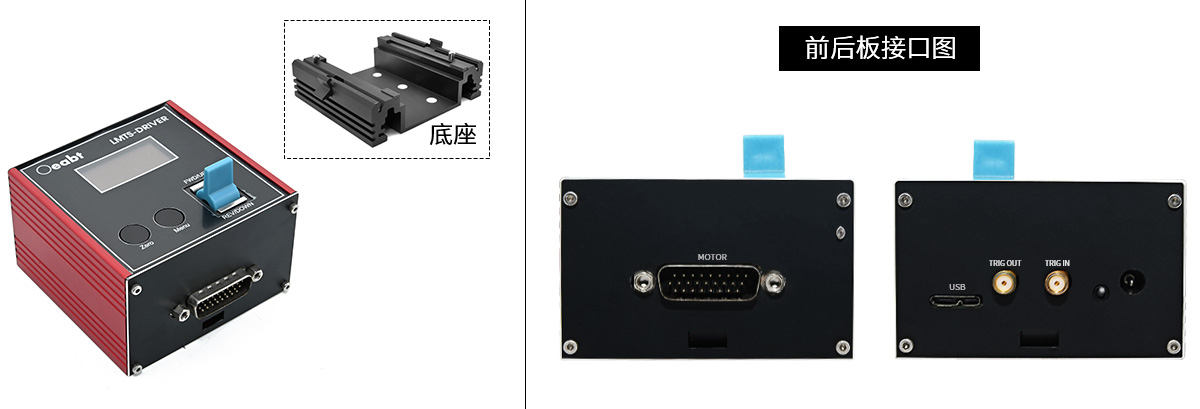

Oeabt LMTS-DRIVER - это контроллер с открытым / замкнутым контуром для электроприводов и платформ с электрическим перемещением, использующих шаговые двигатели. Этот контроллер может обеспечить простой ручной и автоматический метод управления шаговыми двигателями малой мощности (до 18 Вт при постоянном токе 12 В).Этот контроллер использует импульсные сигналы с частотой до 32 делений (6400pps) для выполнения микрошагового управления двигателем, эффективно подавляя вибрацию двигателя. Дополненный трапециевидными режимами ускорения и замедления и режимами управления ускорением и замедлением S-типа, а также использованием независимых исследований и разработок запатентованных схем, он может динамически контролировать условия работы двигателя и автоматически регулировать выходной ток. Таким образом, двигатель может поддерживаться стабильным во время запуска, остановки и эксплуатации, а уровень шума и тепловыделения контролируется на очень низком уровне.

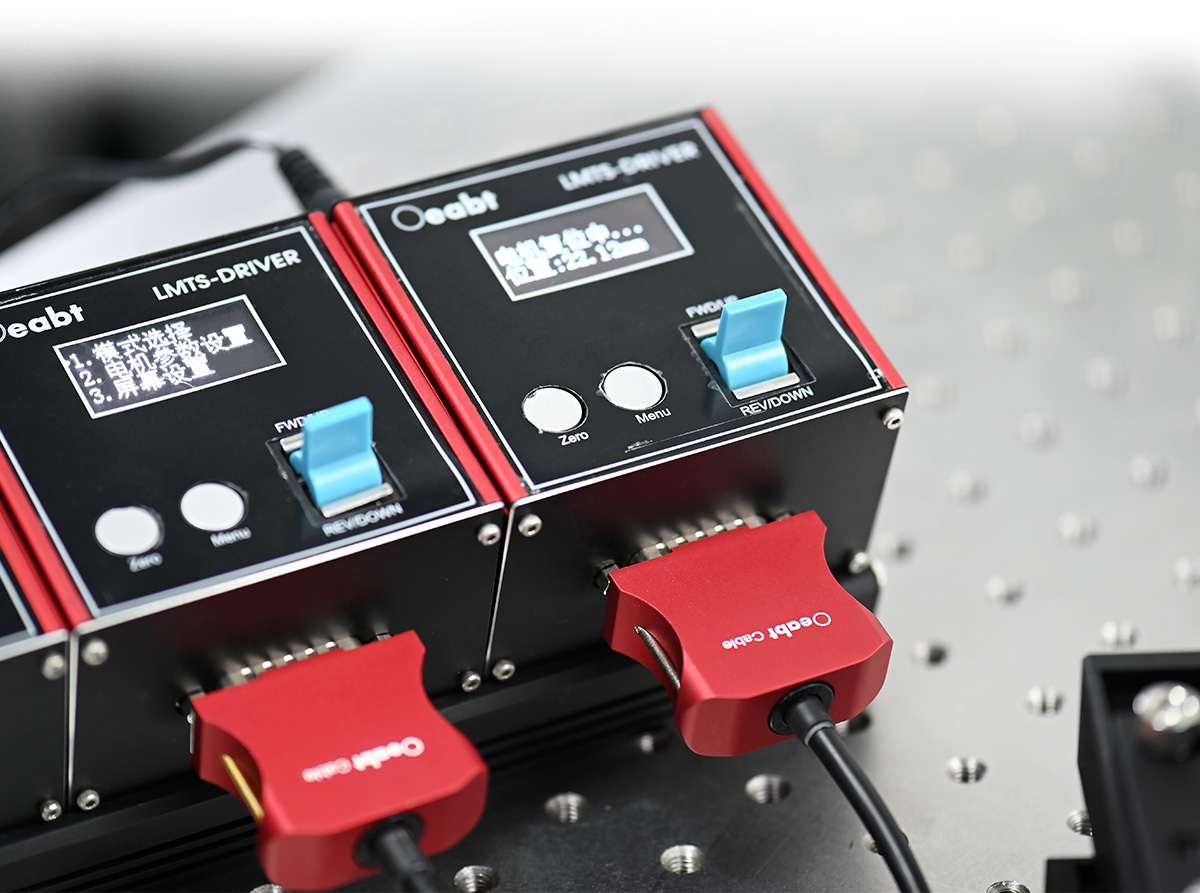

Контроллер использует китайское меню управления и рычажную ручку управления, которая проста в использовании. Форма представляет собой зрелую структуру C-модуля Oeabt, которая может быть быстро интегрирована в блок питания серии OPM и USB-коммуникационную базу или использоваться отдельно. Встроенный USB-коммуникационный интерфейс, через который он подключается к компьютеру.
При использовании нескольких контроллеров рекомендуется, шина связи серии KCH-A .Он специально разработан для работы с контроллером модуля C серии Oeabt, так что модуль C может быть необходимыми для применения в автоматическом оптическом оборудовании. Они упрощают управление кабелями, каналы питания и проблемы связи между несколькими USB-устройствами. Значительно уменьшить площадь приборов, размещенных на оптической платформе.

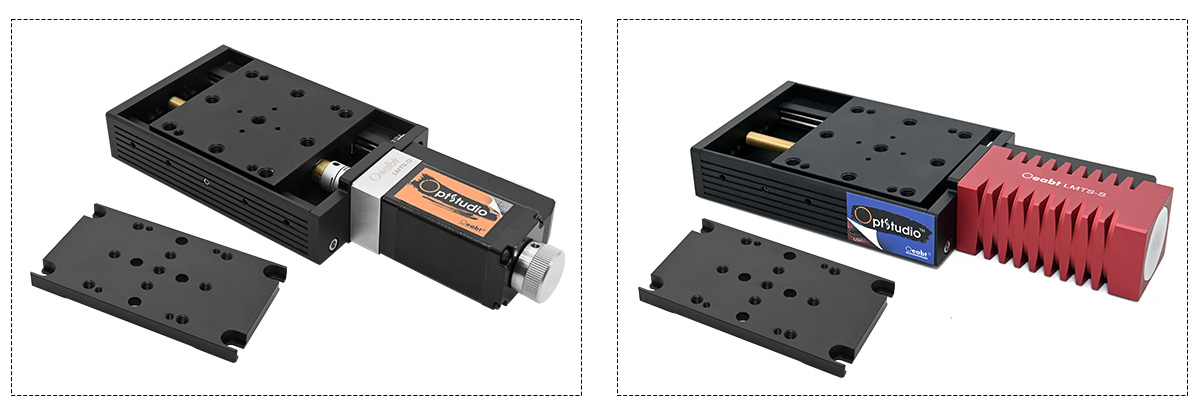

Дополнение к списку ступеней перемещения: электрическая шаговая ступень перемещения LMTS-D28 или LMTS-S28 + опорная плита

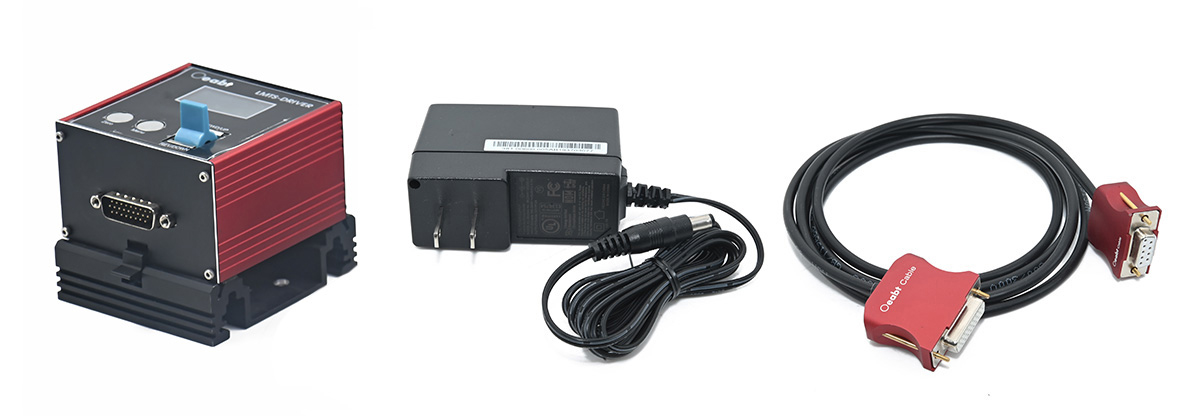

Принадлежности для списка контроллеров: одноосевой контроллер * 1 (включая основание), кабель DB26-DB9 * 1, источник питания постоянного тока 12 В * 1

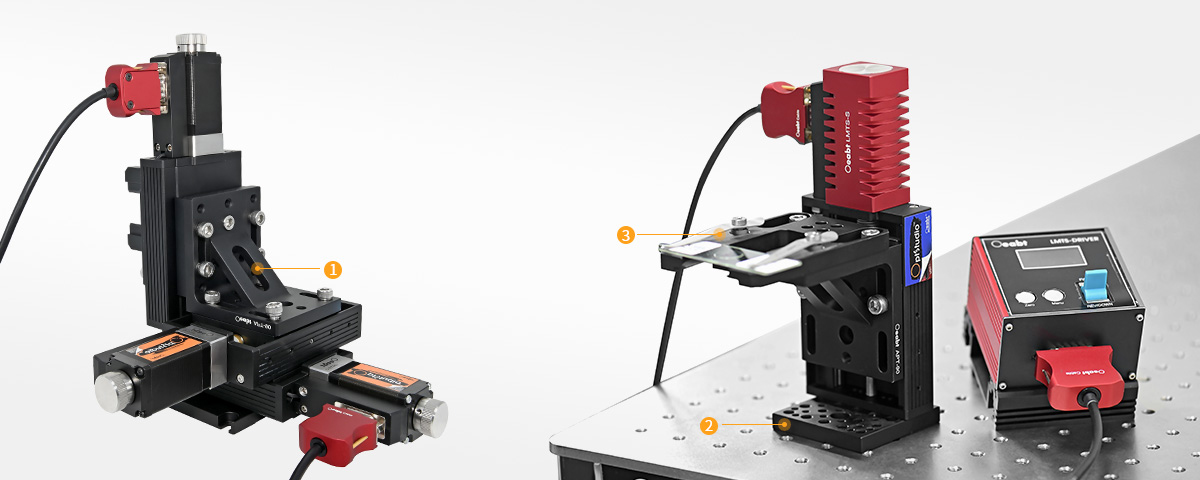

Сборка:

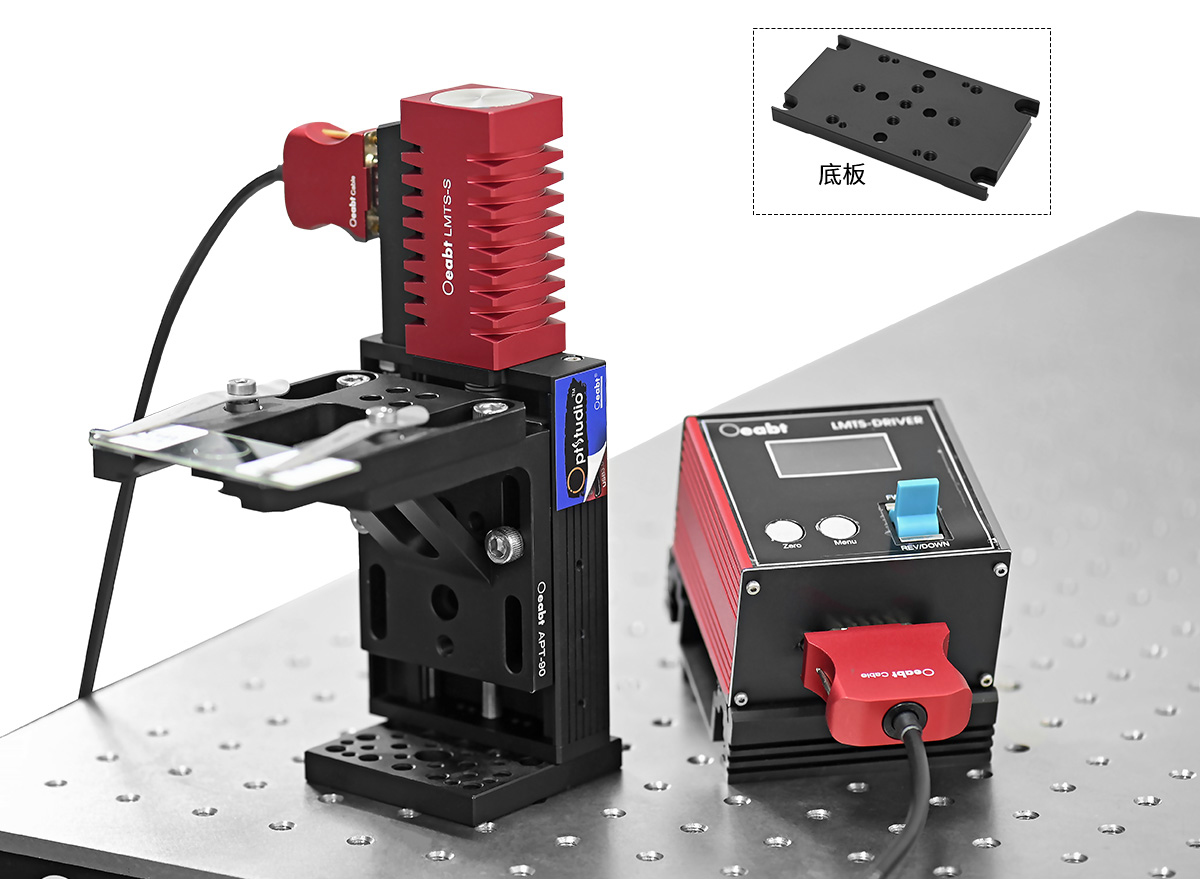

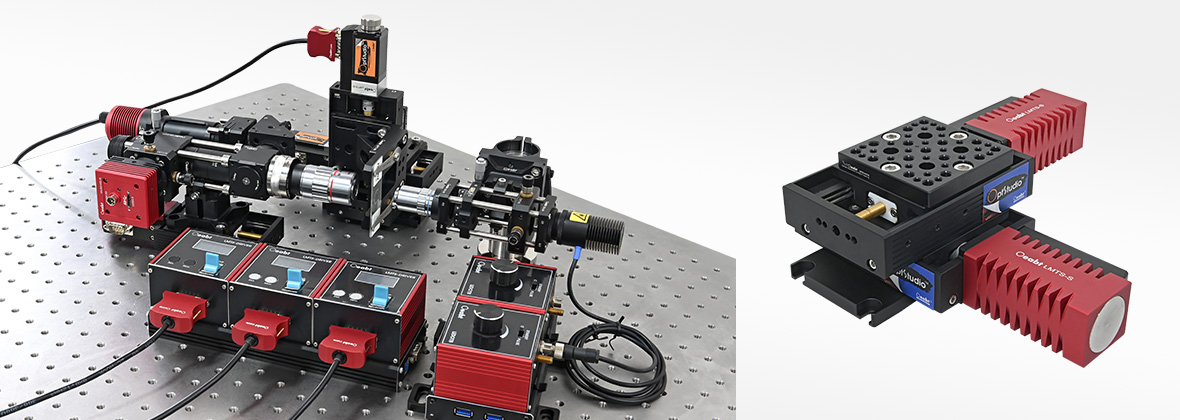

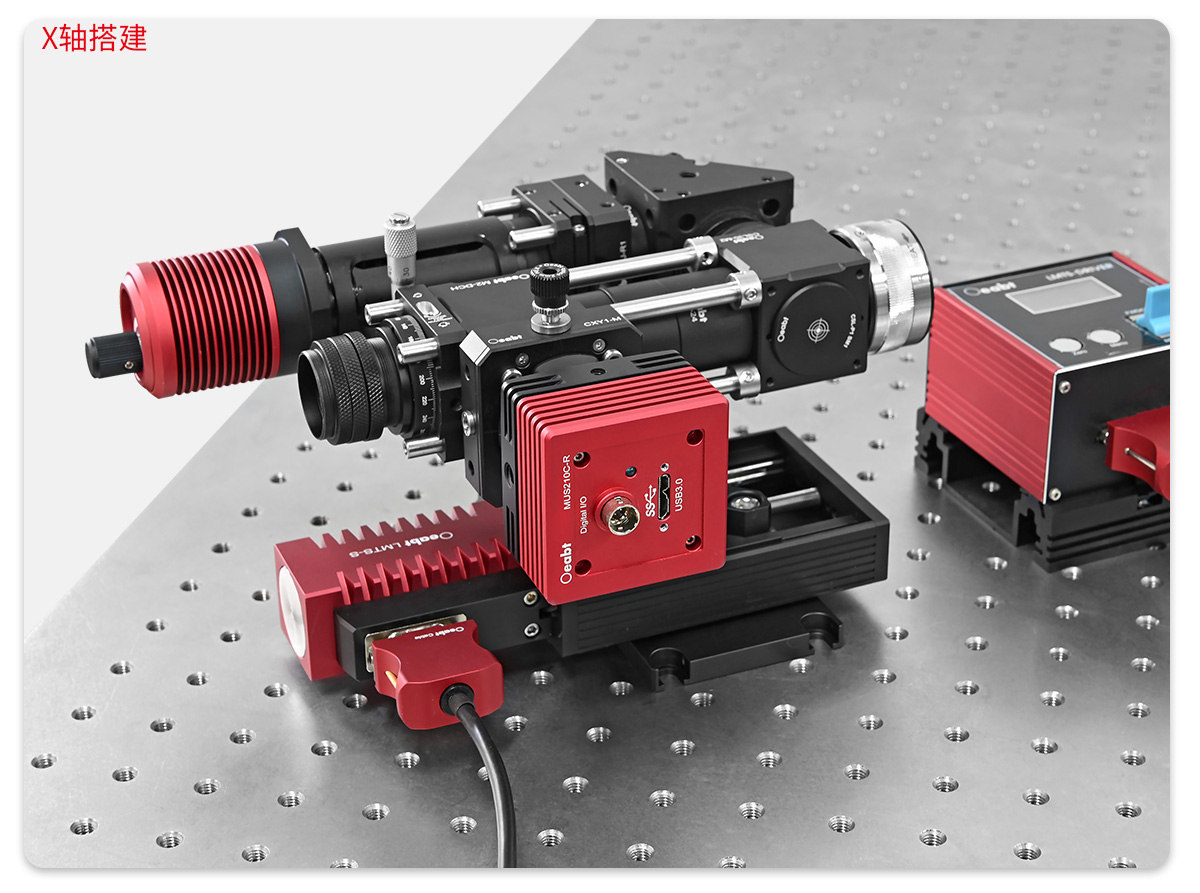

Пример применения:

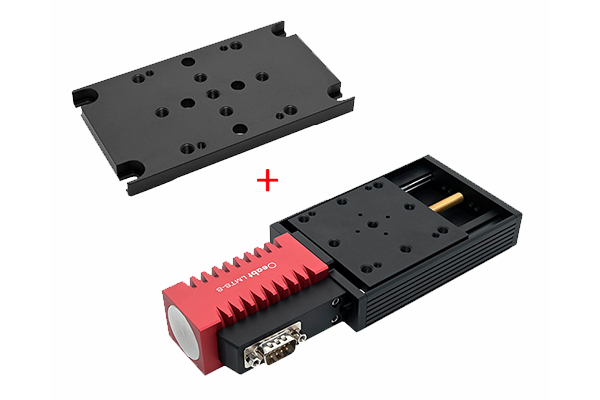

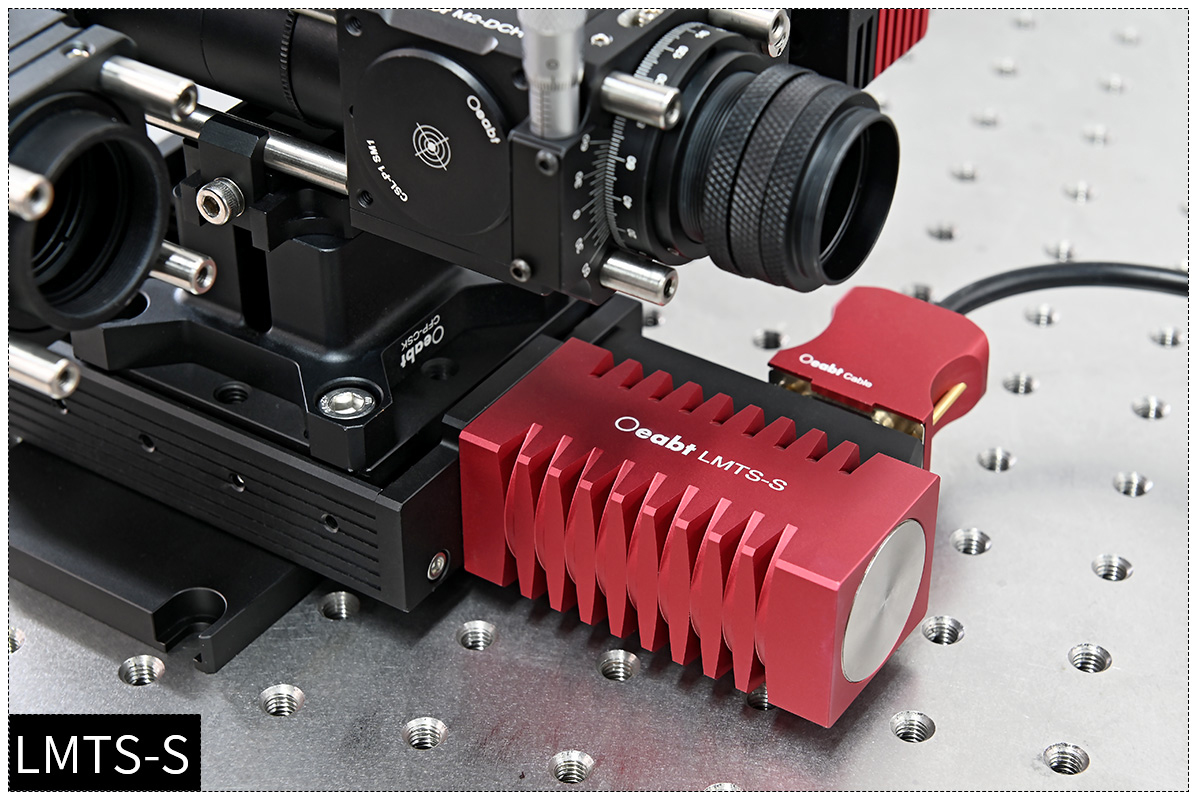

Модель LMTS-S28
Описание продукта: спецификация:253.0*70.0*24.0 мм диапазон хода: 28 мм
Тип привода: шаговый мотор-редуктор (передаточное число 1: 45)
Максимальная скорость: 0,4861 мм/с
Разрешение расчета: 0,15 мкм
Типичное разрешение: 0,30 мкм
Регулирование скорости: 0,4861 мм/с

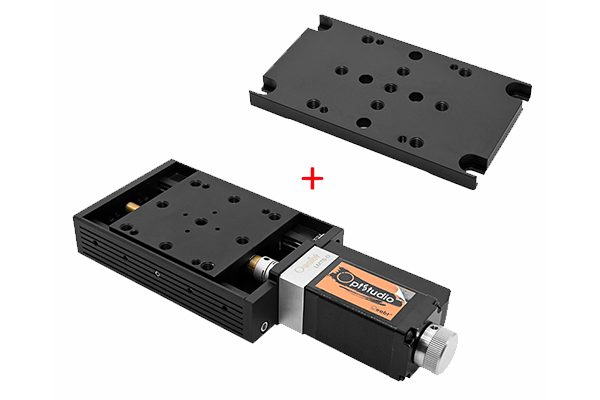

Модель LMTS-D28
Описание продукта: спецификация:253.0*70.0*24.0 мм диапазон хода: 28 мм
Тип привода: двигатель с двусторонним выходным валом 28BYG-B
максимальная скорость: 3,5 мм/с
Разрешение расчета: 3,5 мкм
Типичное разрешение: 7 мкм
регулировка скорости: 1X = 0,4375 мм/с, опции: 1X/2X/ 4X/8X

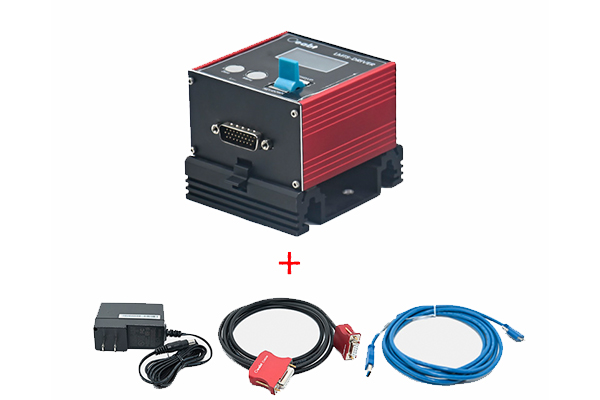

Модель LMTS-DRIVER
Описание продукта: аксессуары: Контроллер + основание + кабель + блок питания
