- Используйте адаптеры для переключения между клеточными системами различных размеров；
- Соединяющая 30-мм систему сепараторов
- Совместим со стержнем-сепаратором серии PCM-S；
- Адаптеры с несколькими спецификациями позволяют напрямую устанавливать оптические компонентыдиаметром 1 дюйм различной толщины；
- Отверстие для винта M4 в нижней части используется для установки удлинительного стержнядиаметром 12 мм.；
Соединять компоненты сепаратора диаметром 30 мм и 60 мм с помощью стоек ø6 мм.Два таких адаптера могут быть соединены через 30-миллиметровый элемент сепаратора между собой, так что весь 30-миллиметровый элемент сборки может скользить вдоль стержня сепаратора Ø6 мм как единый оптико-механический блок. Адаптер для сепараторной пластины также может использоваться для интеграции компонентов сепаратора диаметром 60 мм.
|
Название продукта
|
переходник для клетки от 30 мм до 60 мм
|
|
стандарт
|
70,6*70,6 мм
|
|
Расстояние между сквозными отверстиями
|
Ø6 Мм, расстояние 30*30 мм
|
|
Установите объектив
|
Оптический элемент диаметром 1 дюйм
|
|
материал
|
алюминиевый сплав 7075
|
|
модель
|
параметр
|
|
|
LPCM-A / Спецификация: 70.6 * 70.6 * 12 мм; Центральный порт: полная резьба SM1 (1.035"-40); вес: 71.0 г;
|
|
LPCM-B / Спецификация: 70.6 * 70.6 * 12 мм; центральный порт: SM1 (1.035 "-40) с полунарезьбой; вес: 71.0 г;
|
|
LPCM-C / Спецификация: 70,6 *70,6 * 12 мм; Центральный порт: Ø30,5 мм; вес: 63,3 г;
|
|
LPCM-D / Спецификация: 70.6*70.6 * 6 мм; Центральный порт: полная резьба SM1 (1.035"-40); вес: 35.4г;
|
Техническое описание:
Переходник cage plate обеспечивает простой способ соединения компонентов cage диаметром 30 мм и 60 мм с помощью нашего стержня cage диаметром 6 мм. Различные формы толщины очень подходят для ситуаций, когда осевое пространство ограничено. Отверстие для винта SM1 (1,035"-40") в середине позволяет непосредственно устанавливать оптические компоненты различной толщины.

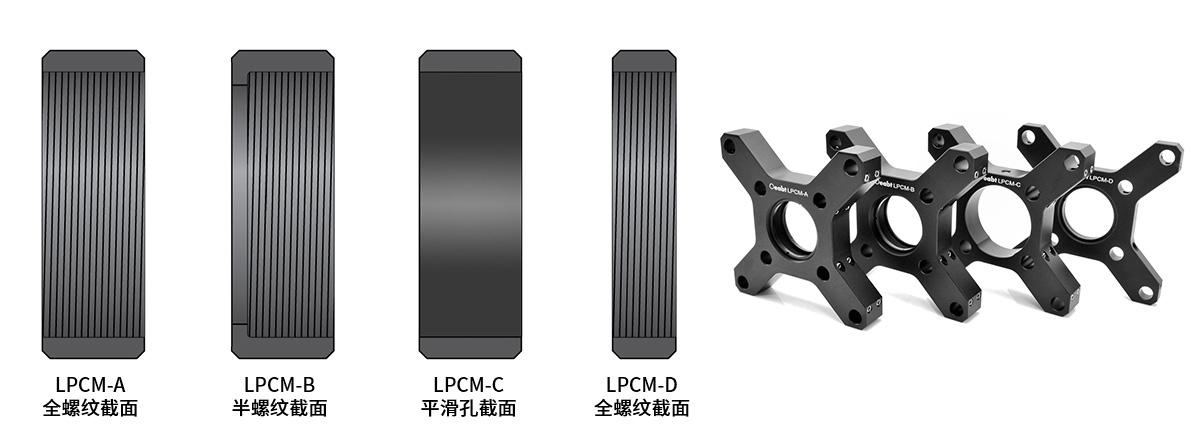

Серия адаптеров доступна в различных спецификациях, и могут быть установлены оптические компоненты диаметром 1 дюйм различной толщины：
LPCM-A: полная резьба SM1, установите самый толстый оптический элемент 8 мм; LPCM-B: половинная резьба SM1, установите самый толстый оптический элемент 9 мм；
LPCM-C: Трехточечное позиционирование сквозных отверстий, установка оптических компонентов толщиной не более 3 мм; LPCM-D: полная резьба SM1, установка оптических компонентов толщиной 2 мм；
Каждый стержень каркаса имеет два крепежных винта со стороны сквозного отверстия, которые можно закрепить шестигранным ключом диаметром 1,3 мм. Он также имеет отверстия для винтов M4 для установки удлинительных стержней диаметром 12 мм. Поверхность с отверстиями для винтов M4 недостаточно широка для установки удлинителя Ø1 дюйм.

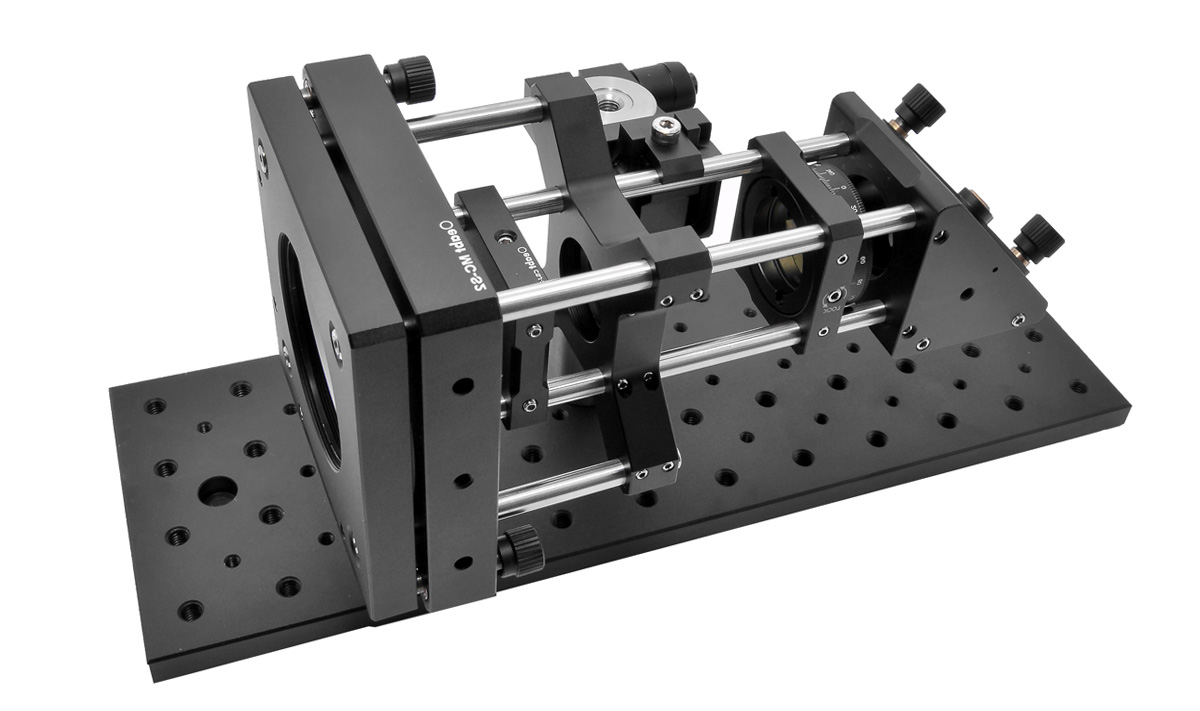

Сборка:

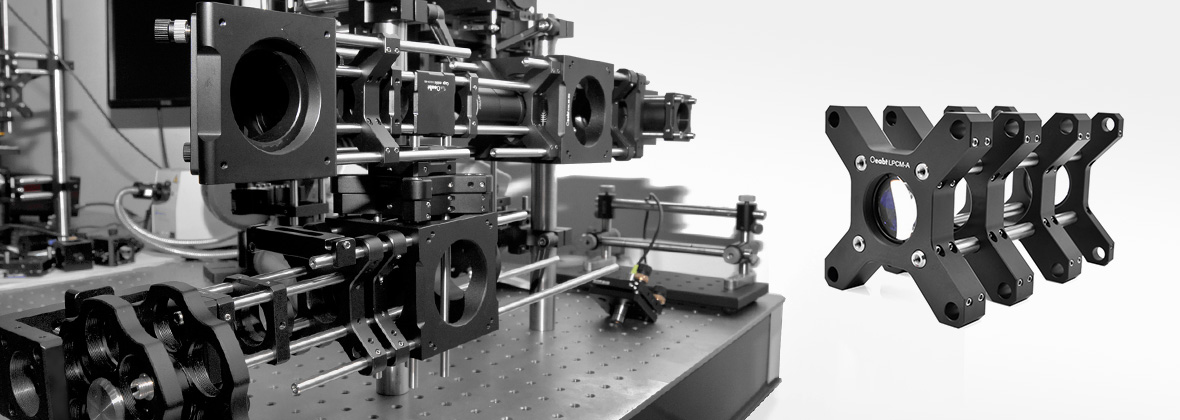

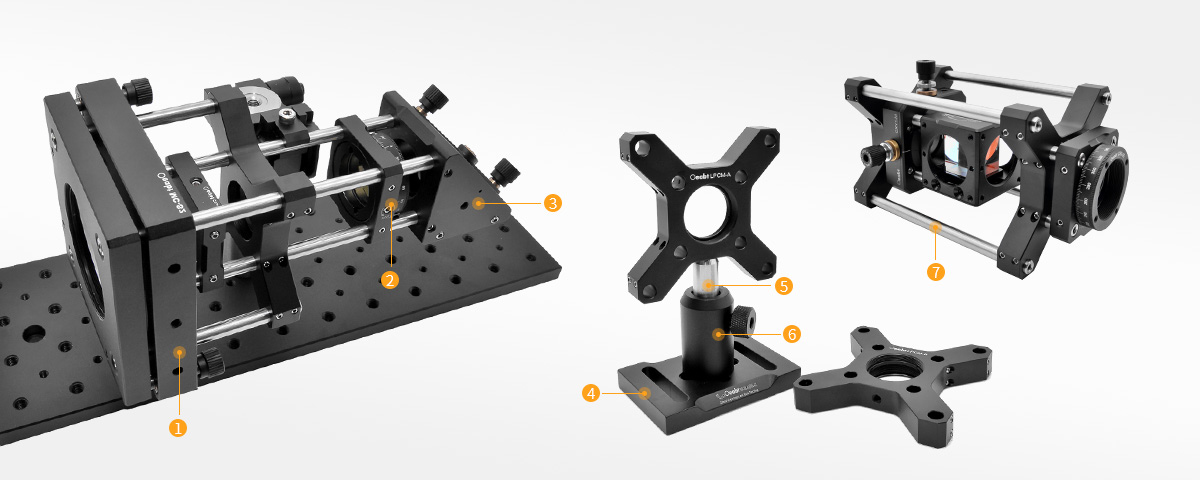

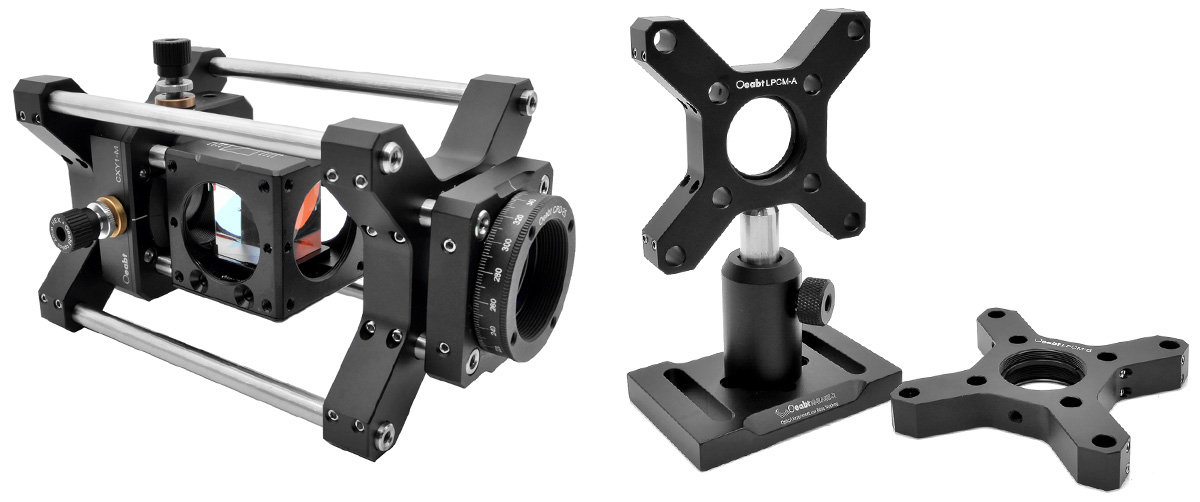

Пример применения:

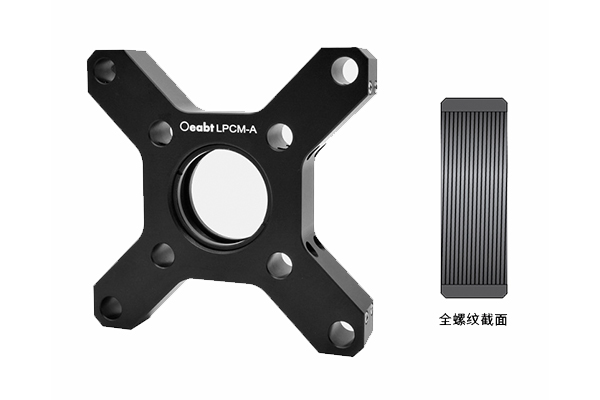

Модель LPCM-A
Стандарт: 70.6*70.6*12 мм
Описание продукта: центральный порт: полная резьба SM1 (1.035 ”-40);
расстояние между сквозными отверстиями: Ø6 мм, расстояние между ними: 30*30 мм;
Монтажная линза: самый толстый оптический элемент диаметром 8 мм Ø1 дюйм;

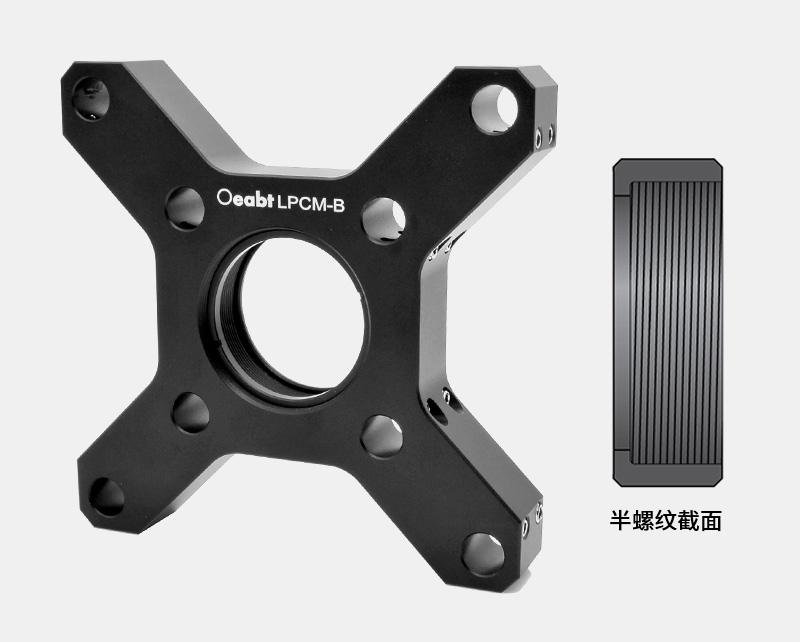

Модель LPCM-B
Стандарт: 70.6*70.6*12 мм
Описание продукта: центральный порт: SM1 (1.035 ”-40) с полунарезьбой;
расстояние между сквозными отверстиями: Ø6 мм, расстояние между ними: 30*30 мм;
Монтажная линза: самый толстый оптический элемент диаметром 9 мм Ø1 дюйм;

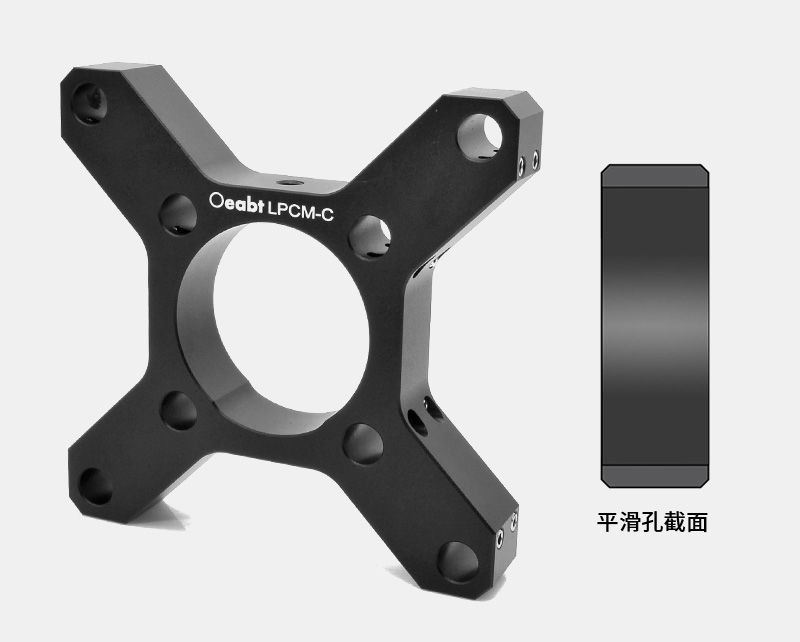

Модель LPCM-C
Стандарт: 70.6*70.6*12 мм
Описание продукта: центральный порт: Ø30,5 мм;
Расстояние между сквозными отверстиями: Ø6 мм, расстояние между ними: 30 * 30 мм;
Монтажный объектив: оптический элемент диаметром 1 дюйм, не тоньше 3 мм;

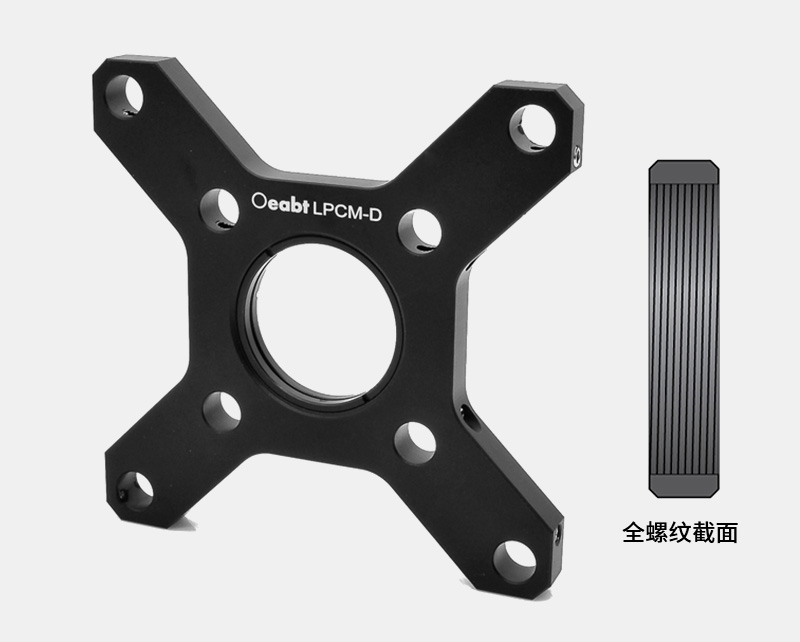

Модель LPCM-D
Стандарт: 70,6*70,6*6 мм
Описание продукта: центральный порт: полная резьба SM1 (1.035 ”-40);
расстояние между сквозными отверстиями: Ø6 мм, расстояние между ними: 30*30 мм;
Монтажная линза: самый толстый оптический элемент диаметром 2 мм Ø1 дюйм;
