- Лазерная юстировочная пластина может использоваться для выравнивания оптического тракта системы видимого света；
- Может быть быстро встроен в коаксиальные системы для систем с ячейками 30 мм/60 мм；
- Эти центровочные мишени имеют концентрические кольца с лазерной гравировкой и шкалы по оси XY；
- Мы предлагаем лазерные оптические дорожки диаметром 2 мм и Ø1 мм, которые могут быть выровнены с различными диаметрами；
- Кроме того, мы также предлагаем выравнивающие мишени, которые не открывают отверстия, которые можно использовать для выравнивания оптического тракта и блокировки света.；
Эти лазерные коллимационные мишени используются в системах видимого света, что может упростить процесс коллимации оптического тракта. Эти коллимирующие мишени изготовлены из окисленного алюминия. Эти коллимирующие мишени имеют концентрические кольца с лазерной гравировкой, шкалы по оси XY или одноосные шкалы для достижения наиболее идеального эффекта визуального выравнивания. Мы предлагаем комплектующие изделия, совместимые с каркасными системами, креплениями для линз и втулками для линз.
|
Совместим с 30-мм клеточной системой [черная модель]
|
|
модель
|
CPZ-S
|
CPZ-S1
|
CPZ-S2
|
|
|
стандарт
|
40,6*40,4*1 мм
|
|
|
отверстие
|
не быть
|
Ø1 Мм
|
Ø2 Мм
|
|
|
вес
|
2,5 г
|
|
|
материал
|
алюминиевый сплав 7075
|
|
|
Совместимость с 30-мм клеточной системой [субсерая модель]
|
|
модель
|
CPZ-S
|
CPZ-S1
|
CPZ-S3
|
|
стандарт
|
40,6*40,4*1 мм
|
|
отверстие
|
не быть
|
Ø1 Мм
|
Ø2.5 мм
|
|
вес
|
7,6 г
|
|
материал
|
алюминиевый сплав 7075
|
|
Совместим с 60-мм клеточной системой [черная модель]
|
|
модель
|
CPZ2-S
|
CPZ2-S1
|
CPZ2-S2
|
|
стандарт
|
40,6*40,4*1 мм
|
|
отверстие
|
не быть
|
Ø1 Мм
|
Ø2 Мм
|
|
вес
|
10,0 г
|
|
материал
|
алюминиевый сплав 7075
|
Техническое описание:
Выравнивающая пластина используется для выравнивания видимого света в оптической системе cage, что может упростить процесс коллимации оптического пути. Поверхность мишени для выравнивания имеет выгравированные лазером концентрические кольца и шкалы по оси XY, которые легко коллимировать для достижения идеального визуального эффекта выравнивания.

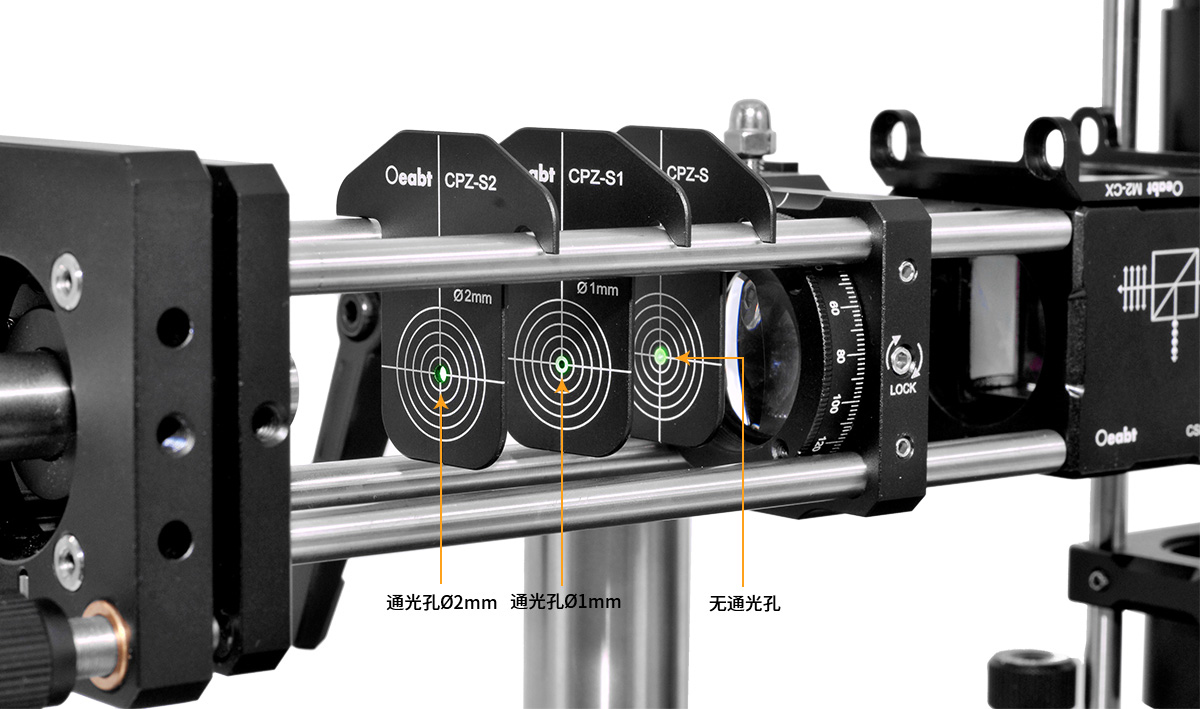

Сквозное отверстие в центре расположено точно по центру каркаса в сборе, и отверстие может быть выбрано как сквозное отверстие Ø1 мм или Ø2 мм или без сквозного отверстия. Используется в каркасных системах диаметром 30 мм и 60 мм.

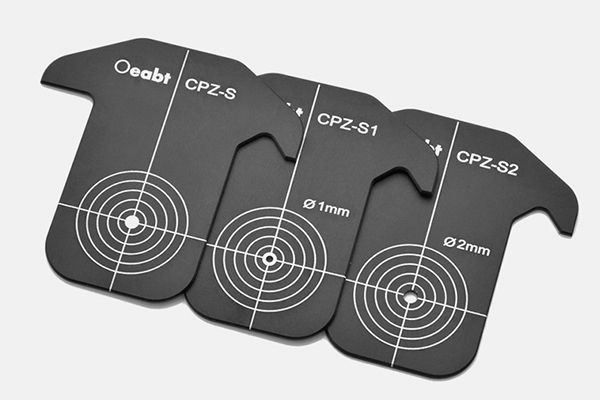

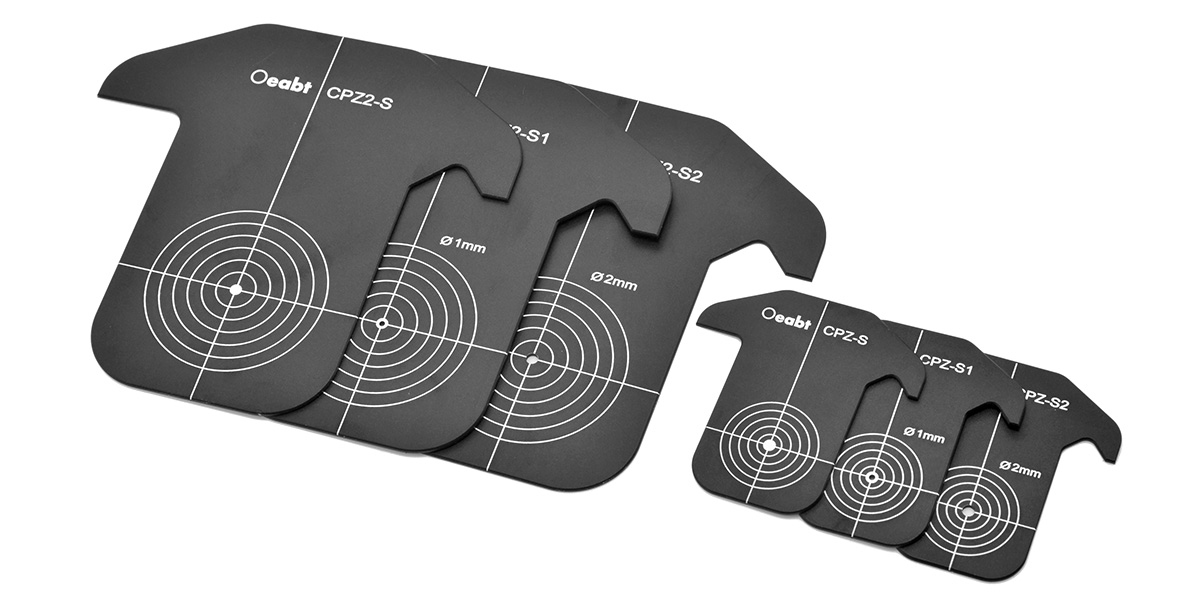

Доступно множество спецификаций：

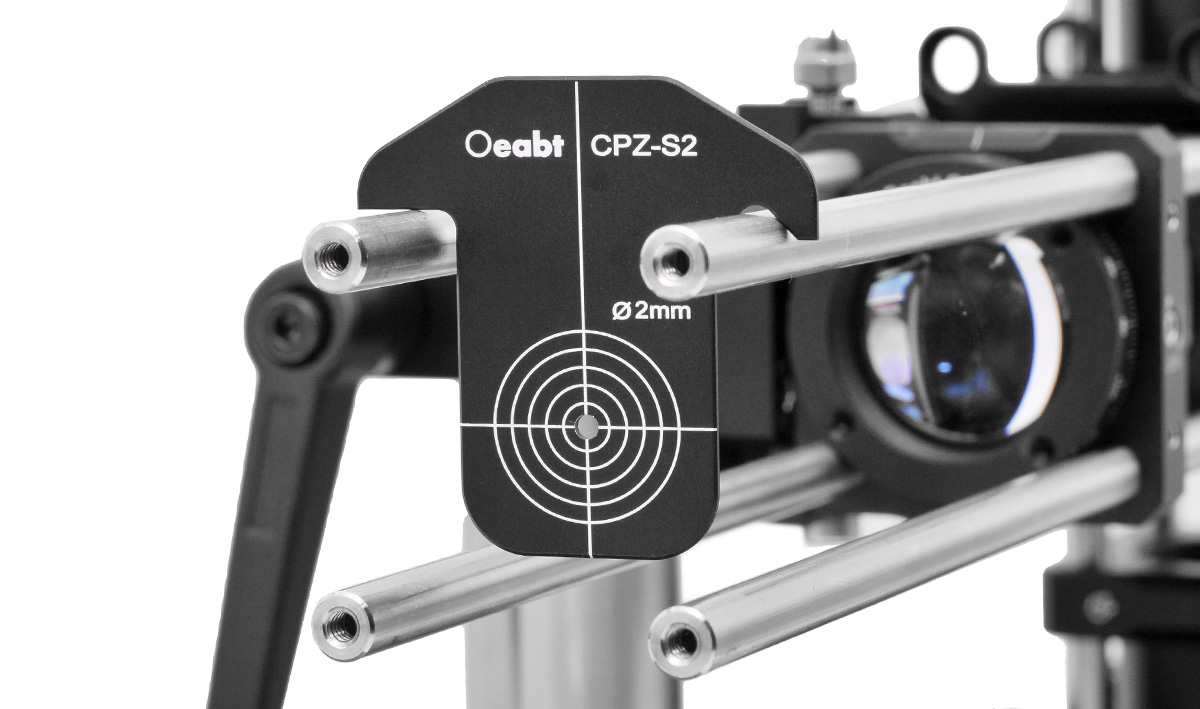

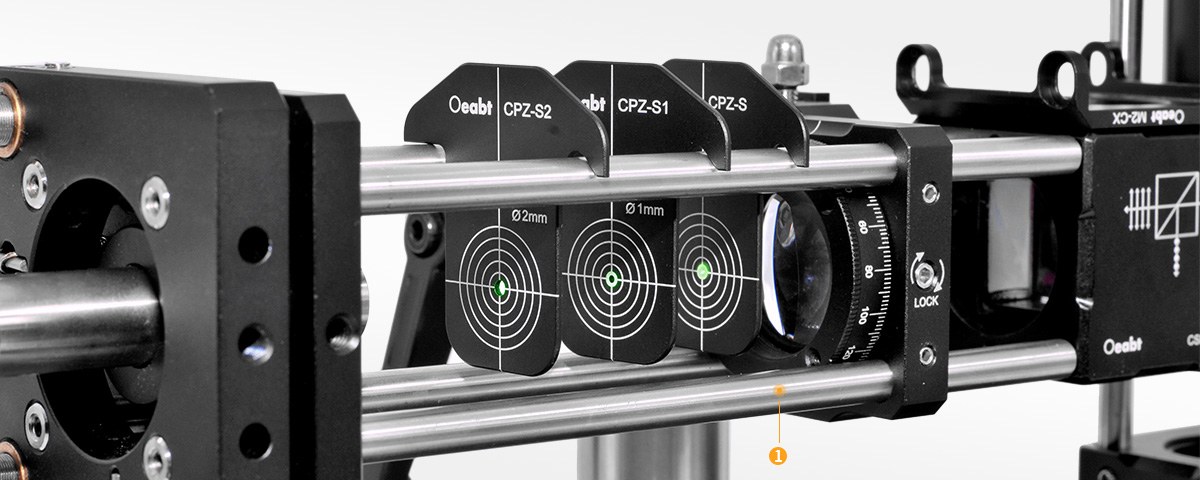

Сборка:

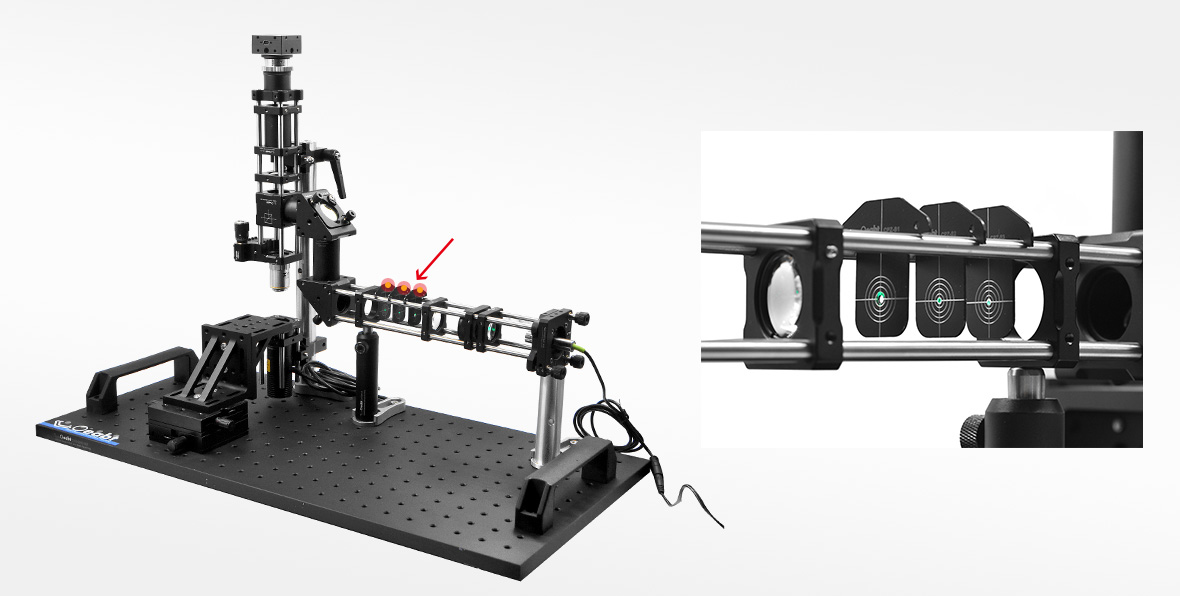

Пример применения:
Модель CPZ-S
Стандарт: 40,6*40,4*1 мм
Описание продукта: сквозное отверстие: отсутствует; совместимо с 30-мм клеточной системой;
Модель CPZ-S1
Стандарт: 40,6*40,4*1 мм
Описание продукта: сквозное отверстие Ø1 мм; совместимо с 30-мм клеточной системой;
Модель CPZ-S2
Стандарт: 40,6*40,4*1 мм
Описание продукта: сквозное отверстие Ø2 мм; совместимо с 30-мм клеточной системой;
Модель CPZ2-S
Стандарт^ 81,3*77,8*1 мм
Описание продукта: нет сквозного отверстия; совместим с 60-мм клеточной системой;
Модель CPZ2-S1
Стандарт: 81,3*77,8*1 мм
Описание продукта: сквозное отверстие Ø1 мм; совместимо с системой сепараторов диаметром 60 мм;
Модель CPZ2-S2
Стандарт: 81,3*77,8*1 мм
Описание продукта: сквозное отверстие Ø2 мм; совместимо с системой сепараторов диаметром 60 мм;
