- Перемещайте компоненты вдоль 30-мм каркасной системы, не затрагивая оптическую ось;
- Обеспечивает ручной ход 12 мм с шагом 10 мкм;
- SM1 (1,035”-40) резьбовое отверстие;

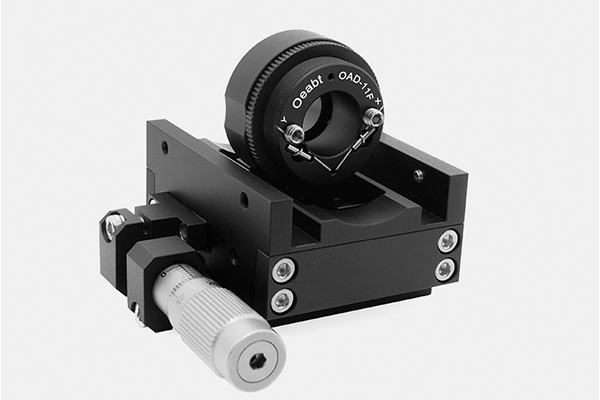

Крепление по оси Z используется в 30-мм каркасных системах , требующих перемещения вдоль оптической оси каркасной системы . Его можно установить на два стержня клетки через два паза на монтажном основании, чтобы компоненты, закрепленные на подвижной части ступени перемещения, могли перемещаться вдоль оптической оси. Затем с помощью шестигранного ключа на 2,0 мм или шариковой отвертки затяните крепежные винты по бокам, чтобы закрепить эти стержни клетки.
|
серийный номер
|
SN0004
|
|
Спецификация
|
59,6*46,3*55,8 мм
|
|
Диапазон перемещения
|
12 мм
|
|
Точность индексации
|
10 мкм
|
|
Тип резьбы
|
SM1 (1,035”-40) внутренняя резьба
|
|
масса
|
211,7 г
|
|
Материал
|
7075 алюминиевый сплав
|
|

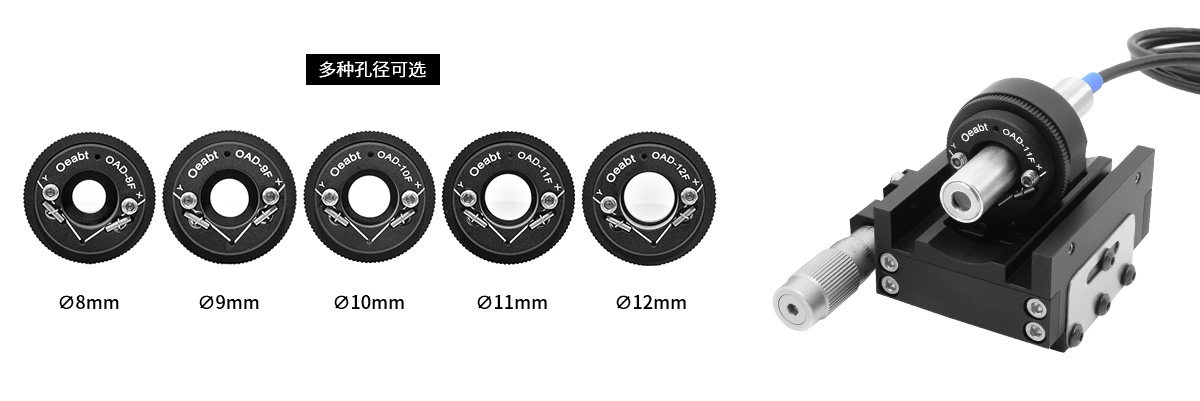

Регулируемый коллимационный адаптер серии OAD-F
|
|
модель
|
ОАД-8Ф
|
ОАД-9Ф
|
ОАД-10Ф
|
ОАД-11Ф
|
ОАД-12Ф
|
|
Диафрагма
|
Ø8мм
|
∅9 мм
|
∅10 мм
|
∅11 мм
|
∅12 мм
|
|
наклон/рыскание
|
±6°
|
±5°
|
|
Тип резьбы
|
SM1 (1,035”-40) внешняя резьба
|
|
масса
|
20,6 г
|
20,0 г
|
20,0 г
|
20,0 г
|
19,4 г
|
|
Материал
|
7075 алюминиевый сплав
|
Техническое описание:
Крепление по оси Z используется в 30-мм каркасных системах , которые необходимо перемещать вдоль оптической оси каркасной системы . Его можно установить на два стержня клетки через два паза на монтажном основании, чтобы компоненты, закрепленные на подвижной части ступени перемещения, могли перемещаться вдоль оптической оси. Затем с помощью шестигранного ключа на 2,0 мм или шариковой отвертки затяните крепежные винты по бокам, чтобы закрепить эти стержни клетки.

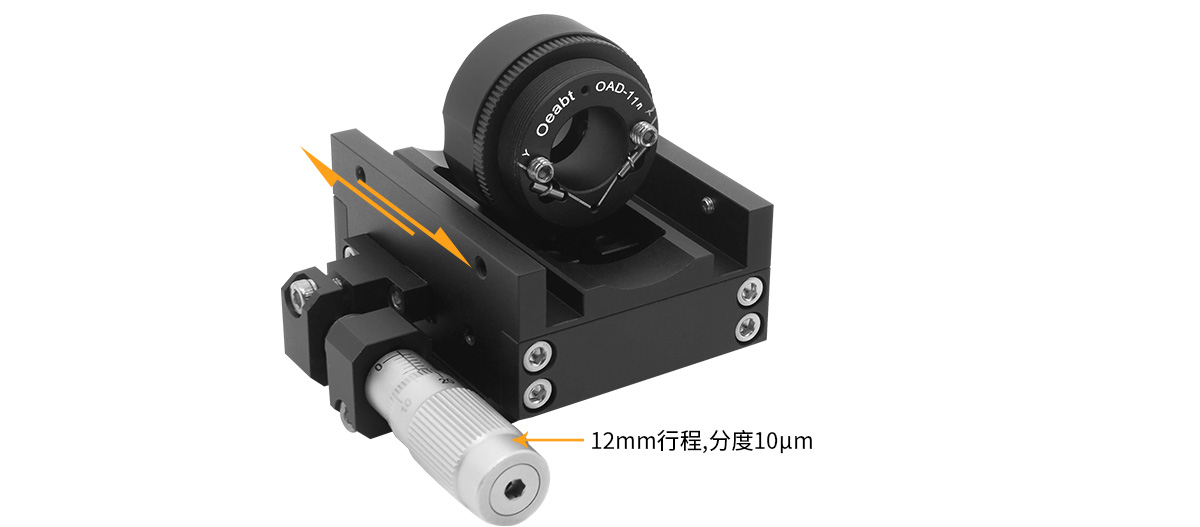

Ступень смещения приводится в движение микрометрической головкой SM13, которая обеспечивает линейное перемещение 12 мм и градуировку 10 мкм. Прецизионные линейные шарикоподшипники обеспечивают плавное движение с высоким разрешением.

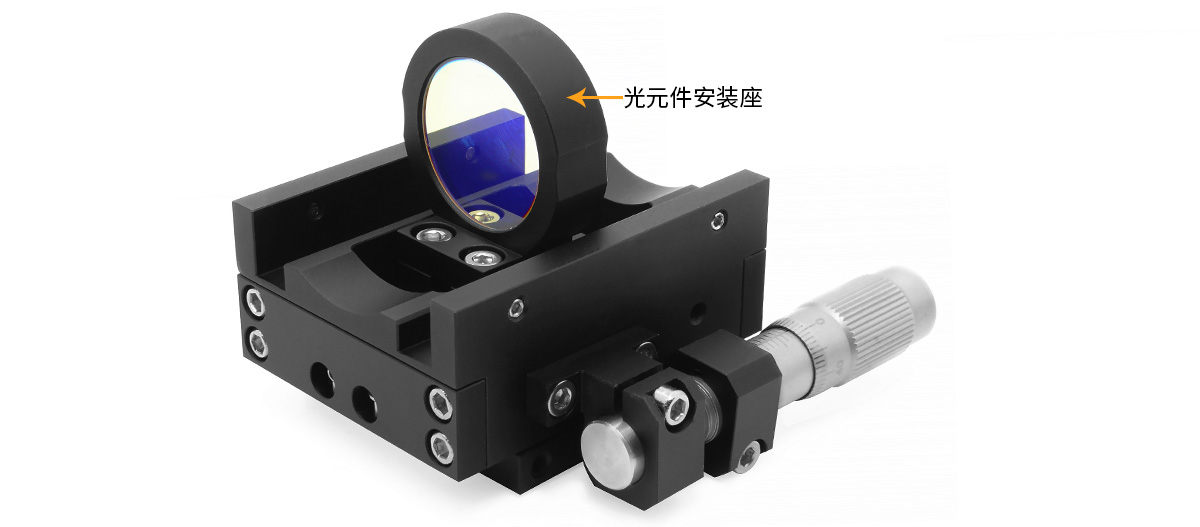

На ступени перемещения предварительно установлены седла для монтажных отверстий разного диаметра, которые можно использовать для цилиндрических компонентов диаметром 8–12 мм. Два регулировочных винта на передней панели адаптера обеспечивают угол наклона/отклонения на 6°. Оси наклона и отклонения от курса выгравированы для облегчения идентификации и могут вращаться с помощью шестигранного ключа на 2,0 мм.

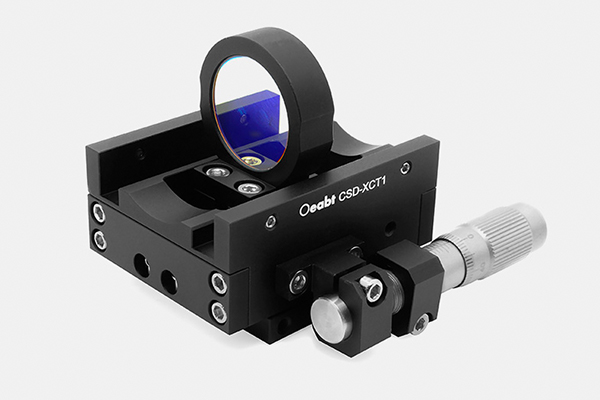

После снятия адаптера основание для установки оптических компонентов имеет внутреннюю резьбу SM1 (1,035”-40), совместимо с оптическими компонентами диаметром 1 дюйм или втулками SM1 и поставляется со стопорным кольцом CSK3 для установки и фиксации оптических компонентов.

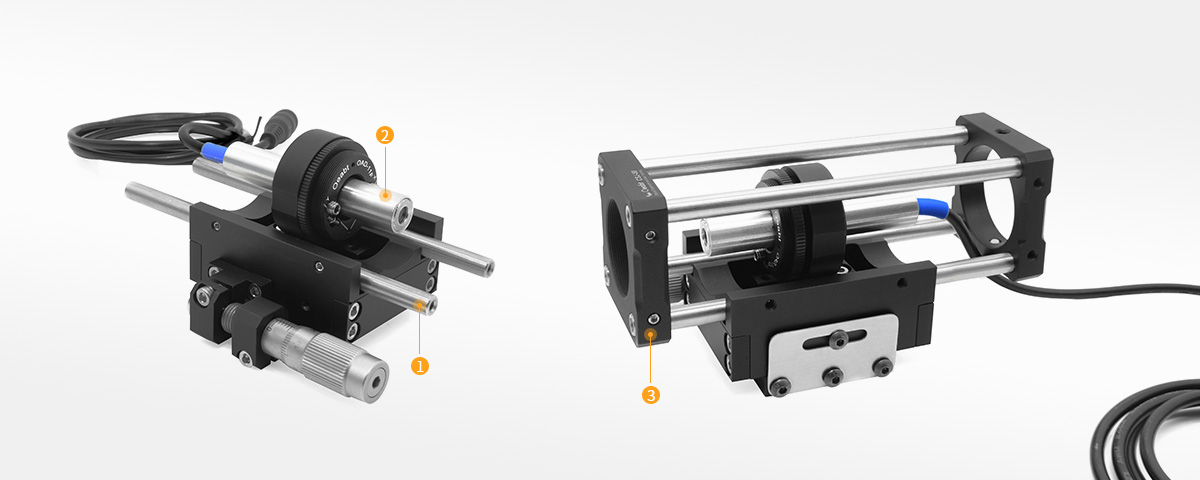

Сборка:

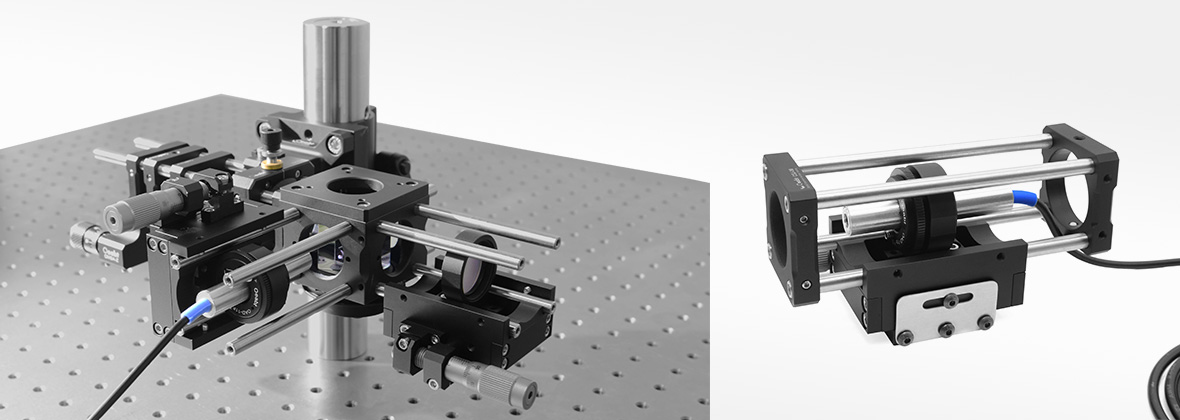

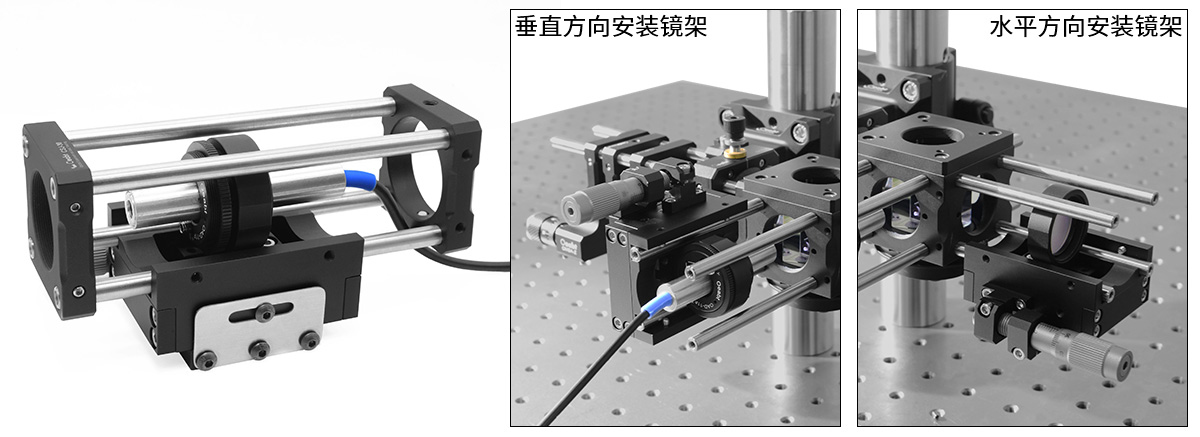

Пример применения:
Модель S/N0004
Спецификация: 59,6*46,3*55,8 мм
Описание продукта: диапазон хода: 12 мм
Точность индексации: 10 мкм;
Модель S/N0004+OAD-8F
Спецификация: диаметр монтажного отверстия Ø8мм
Описание продукта: может обеспечить угол наклона/рысканья 6°,
диапазон перемещения: 12 мм, точность индексации: 10 мкм;
Модель S/N0004+OAD-9F
Спецификация: диаметр монтажного отверстия Ø9мм
Описание продукта: Может обеспечить угол наклона/рысканья 6°,
диапазон перемещения: 12 мм, точность индексации: 10 мкм;
Модель S/N0004+OAD-10F
Спецификация: диаметр монтажного отверстия Ø10мм
Описание продукта: может обеспечить угол наклона/рысканья 6°,
диапазон перемещения: 12 мм, точность индексации: 10 мкм;
Модель S/N0004+OAD-11F
Спецификация: диаметр монтажного отверстия Ø11мм
Описание продукта: может обеспечить угол наклона/рысканья 6°,
диапазон перемещения: 12 мм, точность индексации: 10 мкм;
Модель S/N0004+OAD-12F
Спецификация: диаметр монтажного отверстия Ø12мм
Описание продукта: может обеспечить угол наклона/рысканья 5°,
диапазон перемещения: 12 мм, точность индексации: 10 мкм;
