Устанавливается под углом 45° к оптической оси 30-мм каркасной системы ;

Совместимость с оптическими компонентами толщиной ≥3 мм и диаметром 1 дюйм ;

Гибкая конструкция обеспечивает регулировку угла наклона и отклонения ±1°;

Максимальная световая апертура светоделителя: ∅16,66 мм;

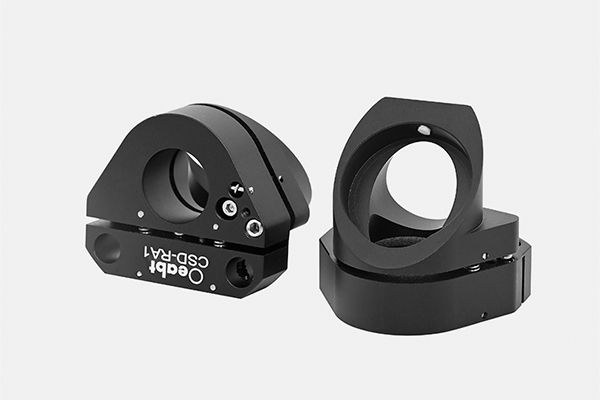

Гибкое прямоугольное крепление CSD-RA1 позволяет устанавливать оптические компоненты диаметром 1 дюйм под углом 45° к оптической оси каркасной системы и имеет отверстие для расщепления луча, которое очень подходит для установки пропускающих оптических компонентов, таких как полупроводники. -прозрачные светоделители и зеркала отбора пучка.

Техническое описание:

Прямоугольное гибкое регулируемое крепление CSD-RA1 позволяет устанавливать оптические компоненты диаметром 1 дюйм под углом 45° к оптической оси каркасной системы и имеет отверстие для разделения луча, которое очень подходит для установки полу- прозрачные светоделители и зеркала для отбора пучка и т. д. Пропускающая оптика.

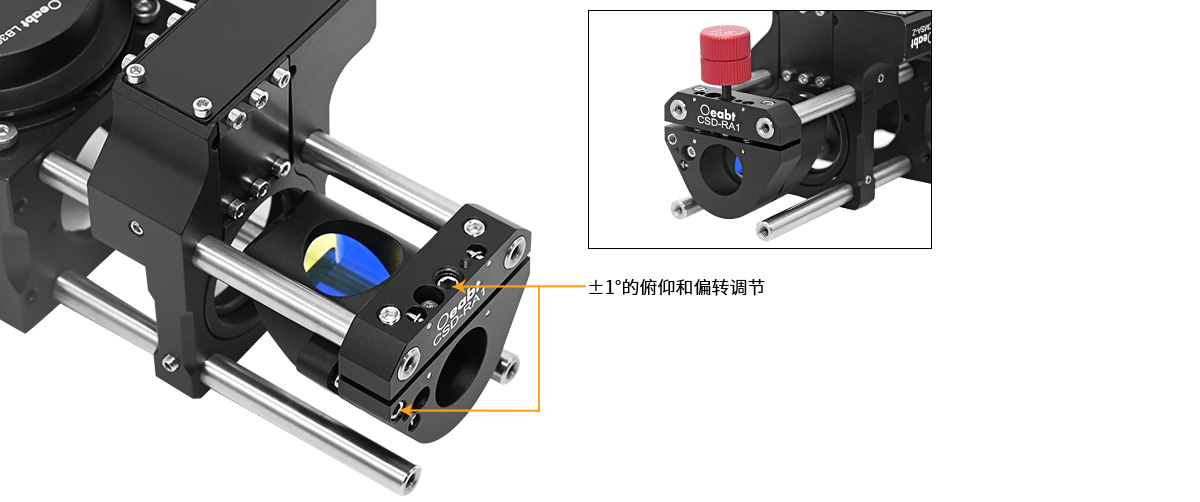

Гибкая конструкция регулировочной стойки может обеспечивать регулировку угла наклона и отклонения ±1°, а гаечный ключ на 2 мм или 2,5 мм можно использовать для направления и реализации регулировки смещения отраженного или прошедшего луча.

В регулировочной рамке используются нейлоновые верхние винты для фиксации оптических компонентов в ограничительных отверстиях монтажного основания. Минимальная толщина для установки оптических компонентов составляет 3 мм, а для установки оптических компонентов толщиной менее 3 мм требуются оптические шайбы .

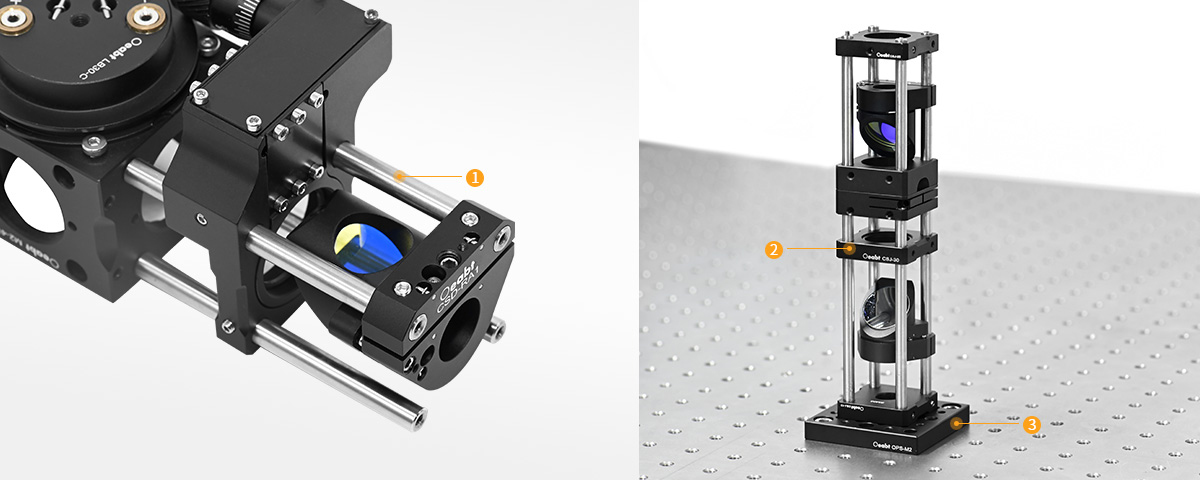

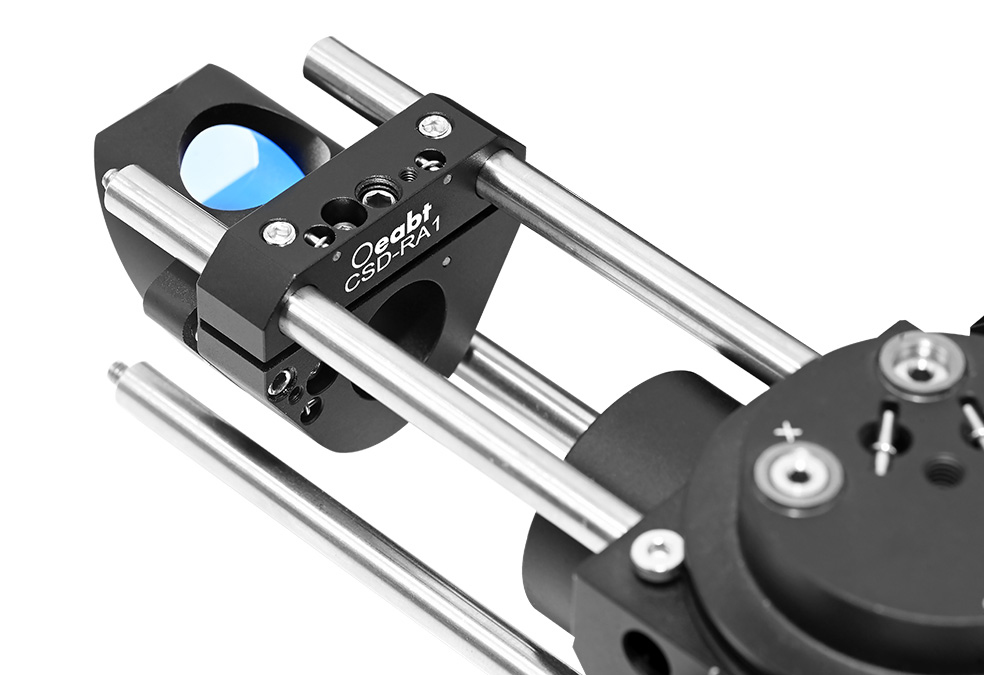

Монтажная пластина прямоугольного регулировочного кронштейна имеет сквозное отверстие Ø6 мм. Для фиксации его на 30-мм системе клеток используется стержень клетки серии PCM-S в виде сквозного отверстия . Затяните боковые установочные винты, чтобы закрепите его на стержне клетки.

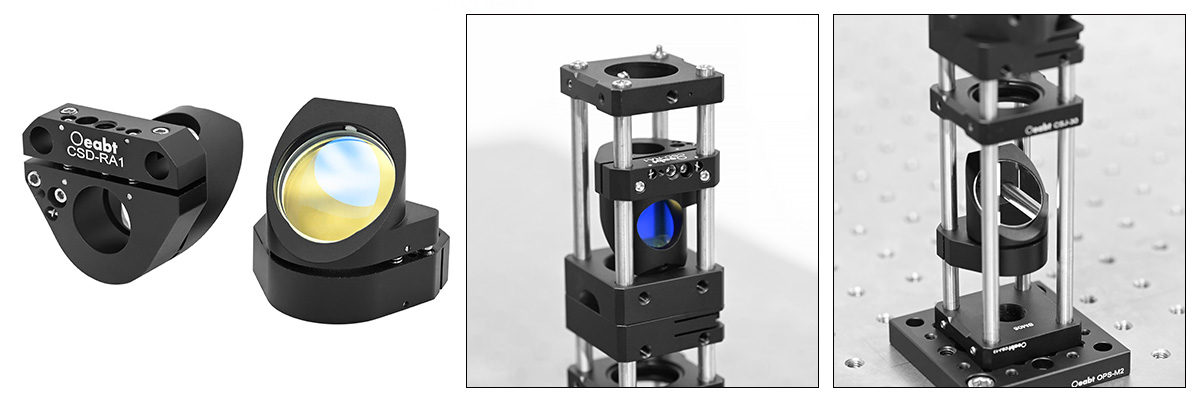

Сборка:

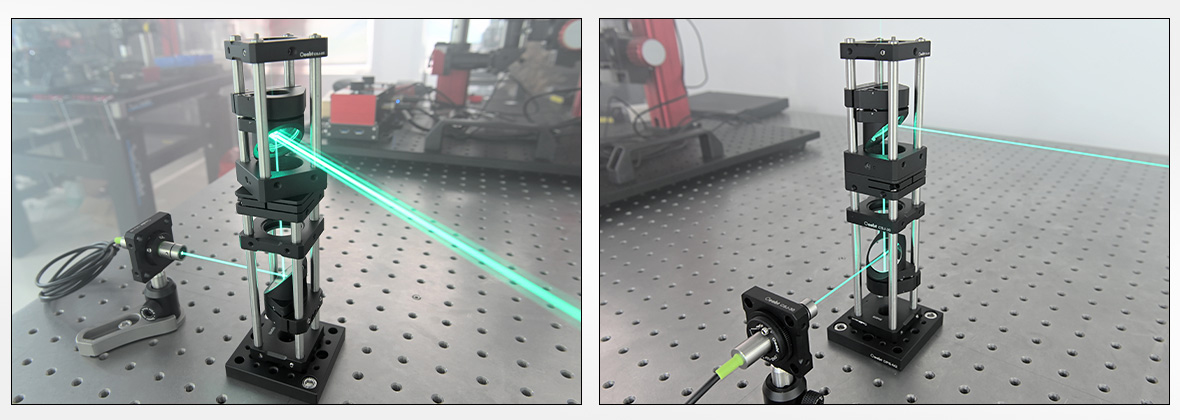

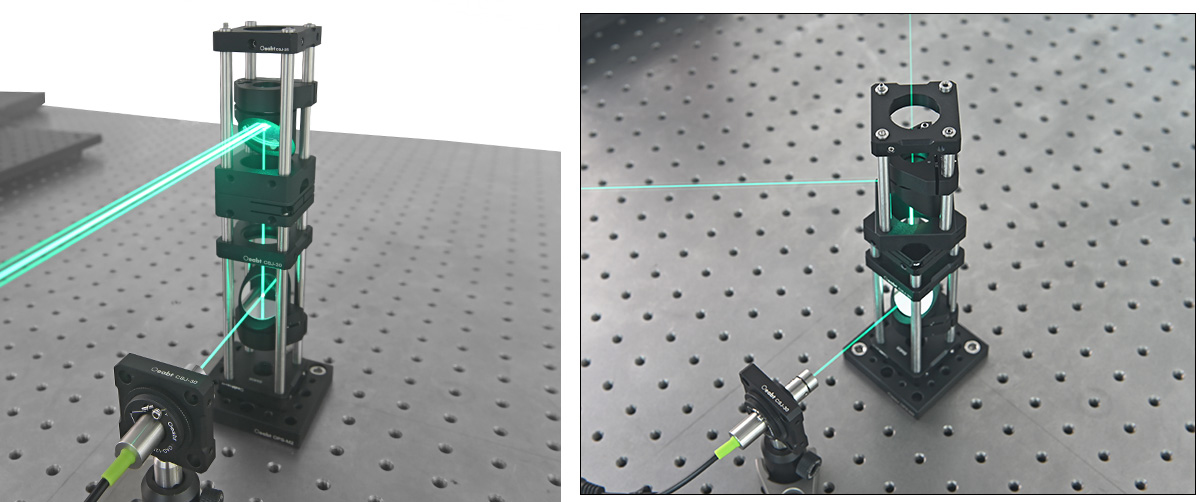

Пример применения:

Модель CSD-RA1

Спецификация: 40,6*39,7*34,6 мм

Описание продукта: совместим с оптическими компонентами толщиной ≥3 мм и диаметром 1 дюйм.
