- Диапазон регулировки высоты по оси Z составляет 25 мм, а высота стола - от 21,3 мм до 46,8 мм；
- Установочный стол: 101,6*76,2 мм；
- Вертикальная грузоподъемность 55,1 фунта (25 кг)；
- Вверху и внизу имеются резьбовые отверстия различных спецификаций и монтажные пазы；

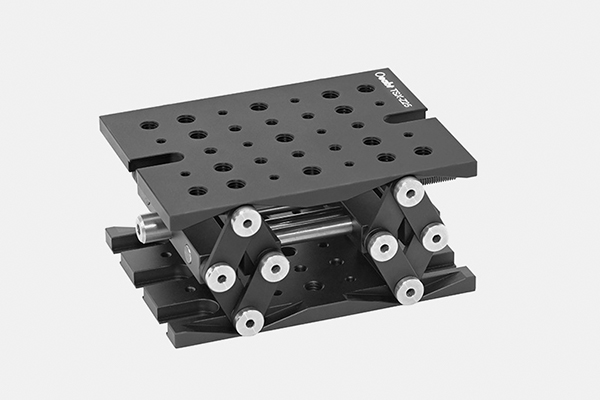

Ножничная подъемная платформа с осью Z очень подходит для установки оптико-механических узлов, требующих регулировки высоты. Она имеет жесткую ножничную конструкцию с высокой устойчивостью и хорошим параллелизмом.
|
серийный номер
|
S/N0005
|
|
Установка столешниц
|
101,6*76,2 мм
|
|
Высота стола
|
21,3 мм-46,8 мм
|
|
Диапазон регулировки
|
25 мм
|
|
Грузоподъемность
|
55,1 фунта (25 кг)
|
|
вес
|
425,2 г
|
|
материал
|
алюминиевый сплав 7075
|
Техническое описание:

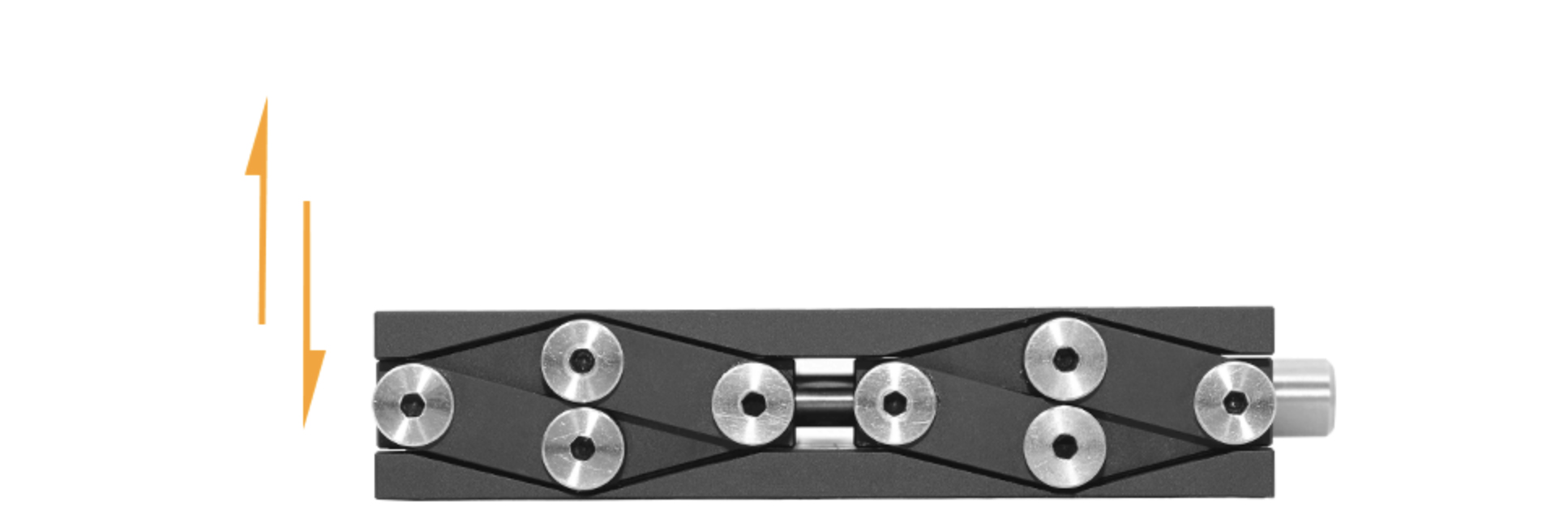

Ножничная подъемная платформа по оси Z очень подходит для установки оптико-механических узлов, требующих регулировки высоты. Она имеет жесткую ножничную конструкцию с высокой устойчивостью и хорошей параллельностью. Регулировочное устройство использует винт для управления вертикальным перемещением. Перемещение винта составляет 0,8 мм за оборот, что может обеспечить регулировку высоты на 25 мм.И может выдерживать вертикальные нагрузки до 50 фунтов.

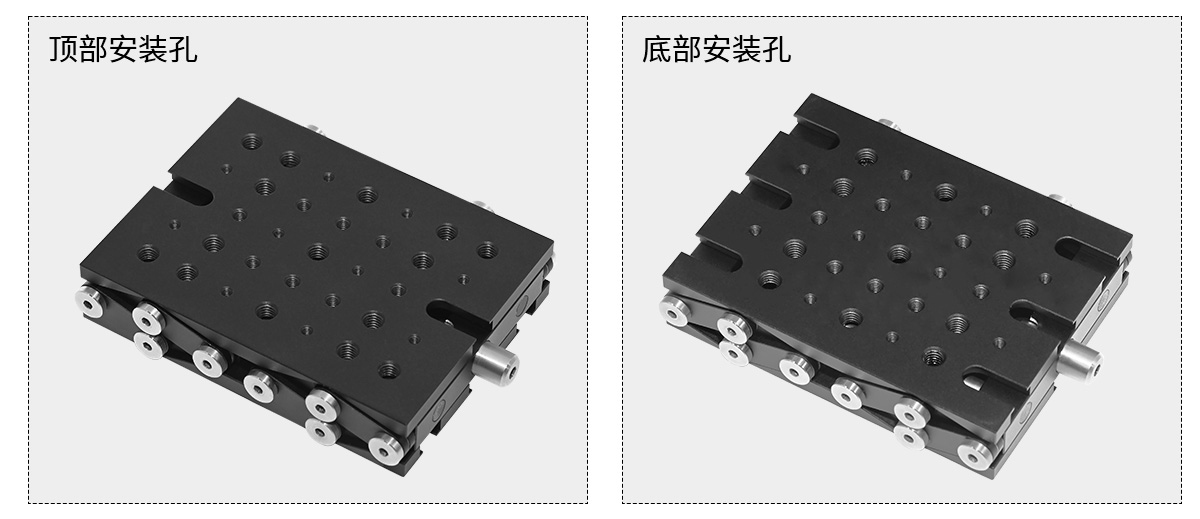

Установите столешницу 101.*76,2 мм, столешницы верхней и нижней пластин выполнены с различными резьбовыми отверстиями, а также имеются монтажные пазы.
Отверстия для крепления верхней пластины: 10 мест M3, 8 мест M4, 15 мест M6, 2 места 6,7 *19,2 мм；
Монтажные отверстия в опорной плите: 10 мест M3, 8 мест M4, 11 мест M6, 6 мест 6,7 *19,2 мм；

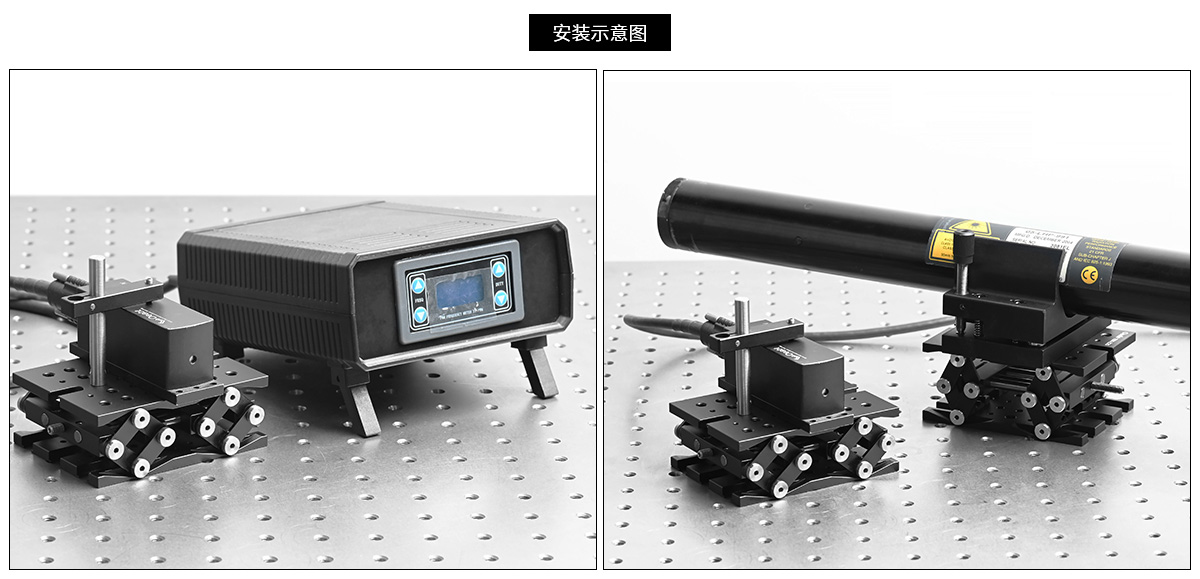

Сборка:

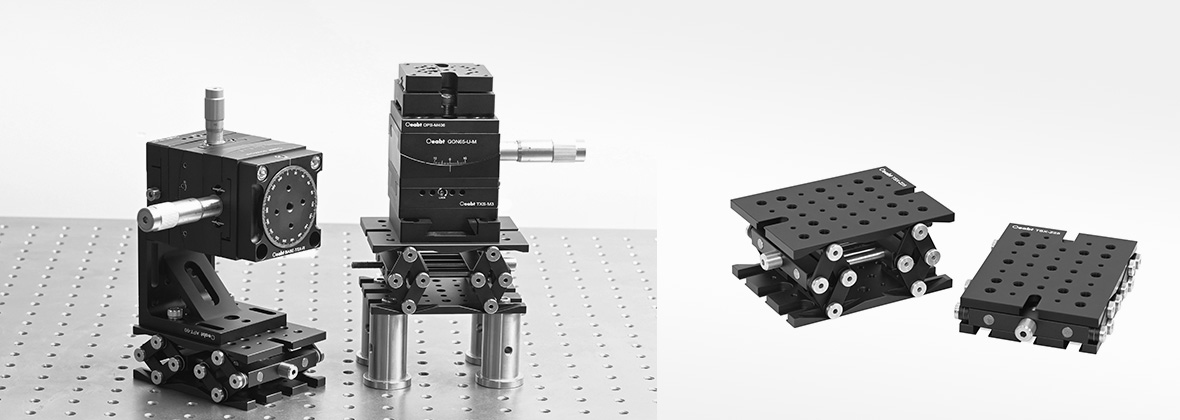

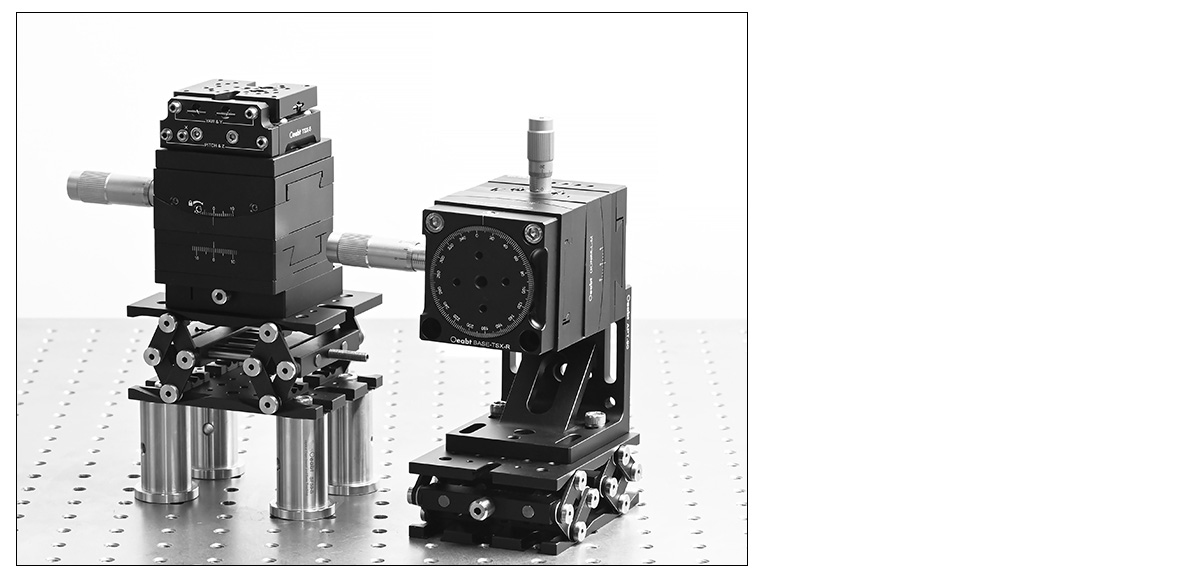

Пример применения:
Модель S/N0005
Стандарт: 101,6*76,2 мм
Описание продукта: высота стола: 21,3 мм-46,8 мм
