• Двухосная ступень линейного перемещения；
• Линейный ход 13 мм вдоль осей X и Y；
• С центральным отверстием с резьбой SM1 (1,035”-40)；
• Идеально подходит для обработки изображений, требующих освещения нижней части образца；

Двухосевая ступень перемещения обеспечивает ход микрометрических головок по осям X и Y на 13 мм с показателем 10 мкм.В центре имеется отверстие с резьбой SM1 (1,035 ”-40), которое очень подходит для получения изображений, требующих освещения снизу образца.Зажим для предметных стекол для микроскопа X-SLH предназначен для хранения предметных стекол микроскопа и тестовых мишеней различных размеров.

Техническое описание:

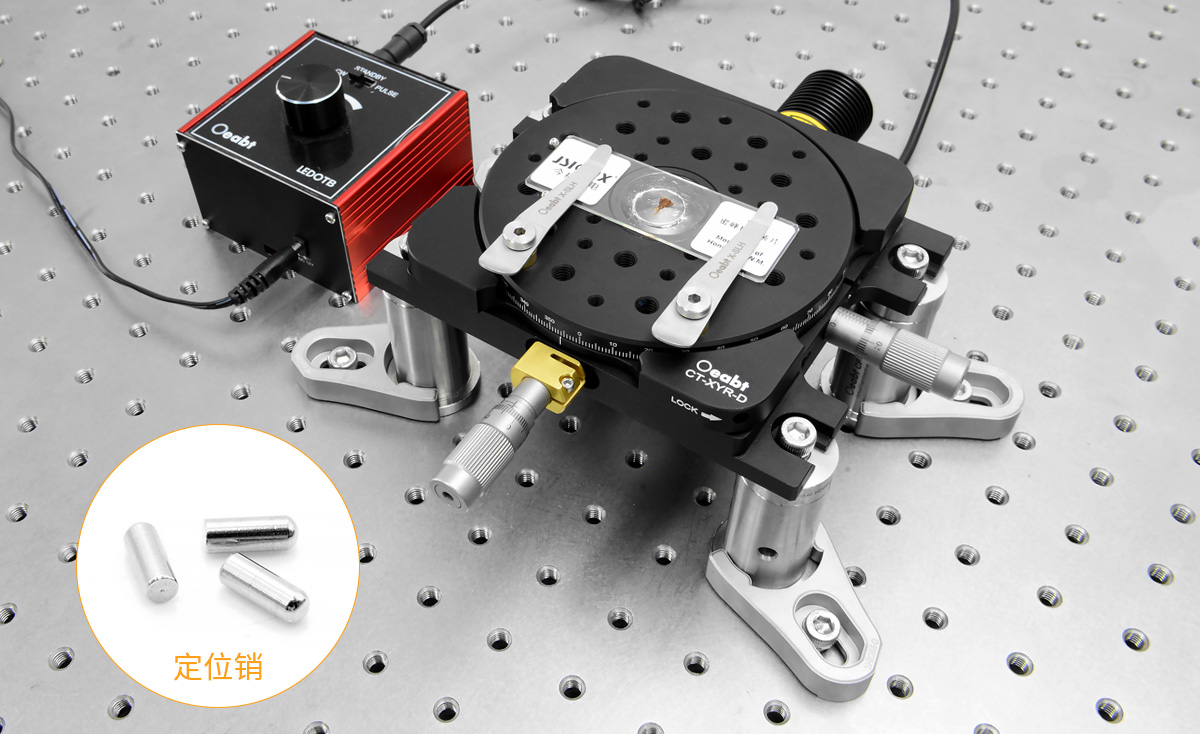

Двухосевая ступень перемещения серии T-XYR-D обеспечивает ход 13 мм по осям X и Y микрометра с индексом 10 мкм.В центре имеется резьбовое отверстие SM1 (1,035”-40"), которое очень подходит для получения изображений, требующих освещения снизу образца.Зажим для предметных стекол микроскопа X-SLH предназначен для удержания предметных стекол микроскопа и тестовых мишеней различных размеров.(Используйте входящие в комплект поставки 3 установочных штифта для облегчения работы или позиционирования ползуна.）

Перемещение ступени смещения по осям X и Y не повлияет на центральное резьбовое отверстие. Ступень перемещения фиксируется в нужном положении пружиной на приводе, поэтому нет необходимости в стопорных винтах.

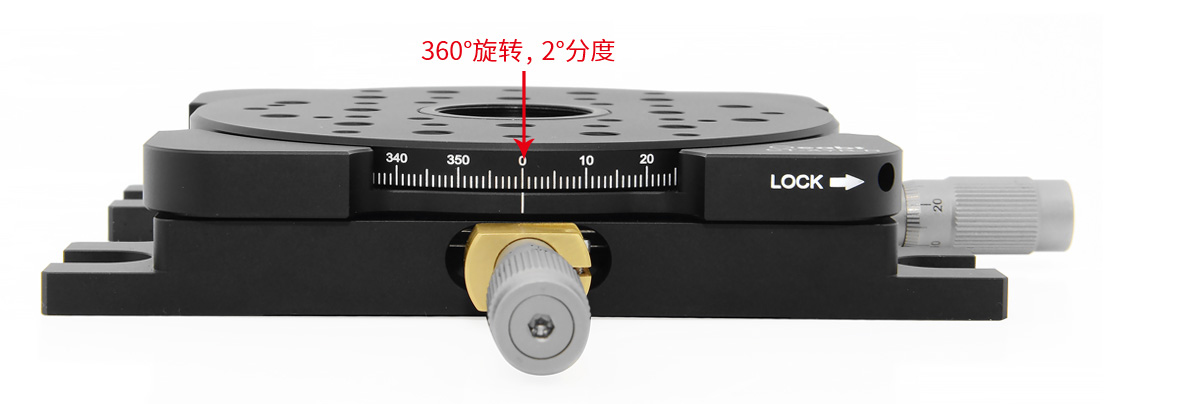

Размер вращающегося стола стола перемещения CT-XYR-D составляет Ø106,1 мм, а непрерывная шкала углов 360° на внешней кромке позволяет пользователю легко установить направление угла стола перемещения с индексом 2°.Для фиксации положения вращения на отметке “LOCK” можно использовать шестигранный стопорный винт диаметром 2 мм.Фиксация оси вращения не будет препятствовать перемещению по осям X и Y.

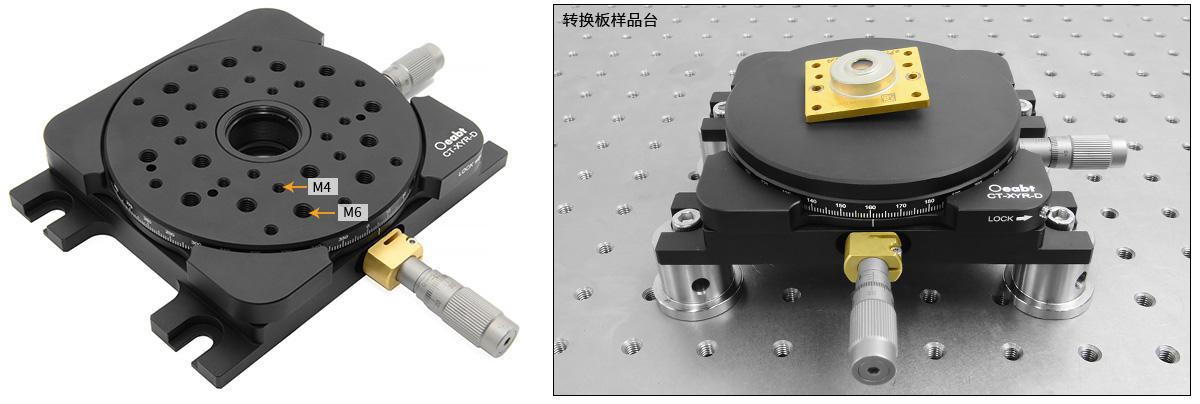

На столе перемещения также имеется серия наборов отверстий с резьбой M6 и M4 для установки образцов и компонентов.В то же время прикреплена преобразующая пластина для преобразования поверхности резьбового отверстия в плоскость, что удобно для пользователей при преобразовании поверхности резьбового отверстия ступени перемещения в плоскую поверхность.

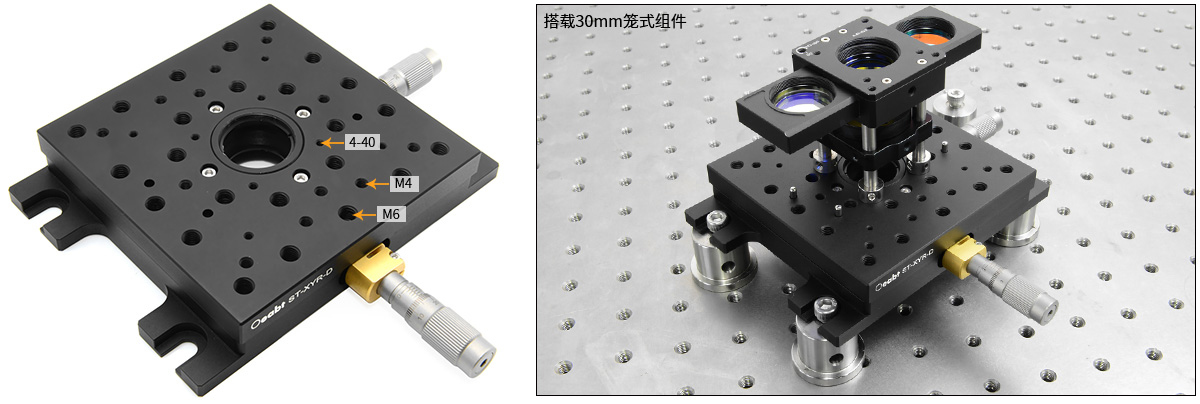

Размер квадратного стола ступени перемещения ST-XYR-D составляет 108,0*108,0 мм. В дополнение к сквозным отверстиям с резьбой SM1, ступень перемещения также имеет ряд массивов отверстий с резьбой M6, M4 и 4-40 для установки образцов и компонентов.8 отверстий с резьбой 4-40 вокруг центрального отверстия для винта используются для интеграции нашей системы сепараторов диаметром 30 мм или 60 мм.

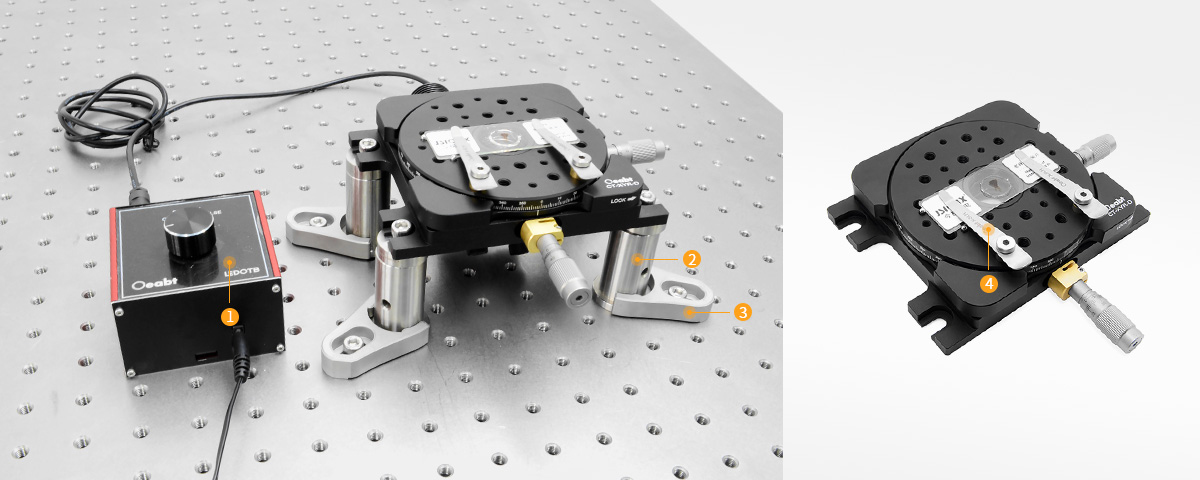

Сборка:

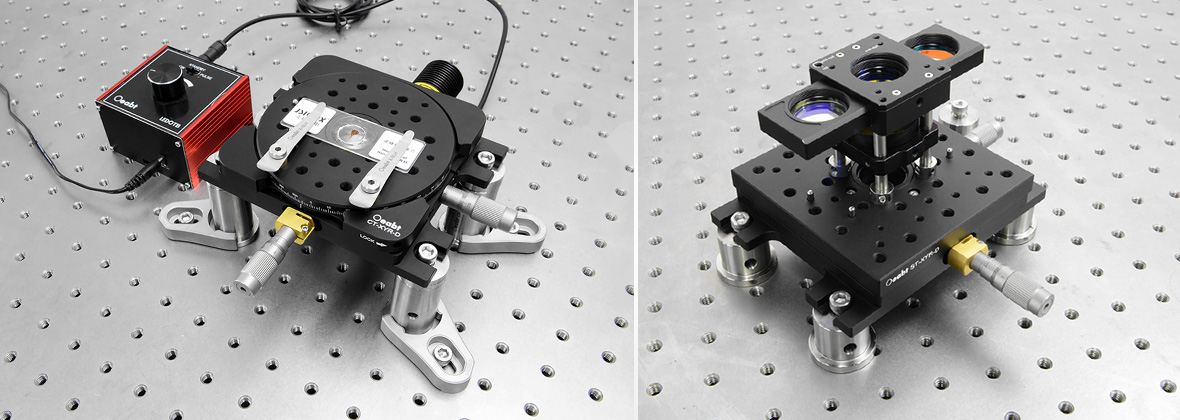

Пример применения:

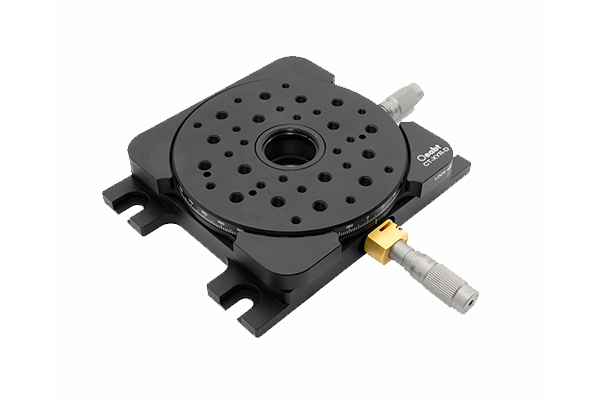

Модель CT-XYR-D

Стандарт: размер стола: Ø106,1 мм

Описание продукта: точность индексирования: индексирование микрометрической головки 10 мкм, поворот индексирования на 2 °

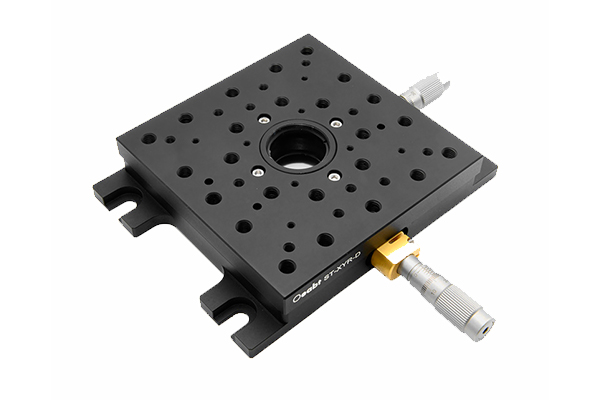

Модель ST-XYR-D

Стандарт: размер стола 108,0*108,0 мм

Описание продукта: точность индексирования: 10 мкм
