- Наклонная платформа с фиксированной столешницей, размер столешницы 140*140 мм；
- Используется со ступенью смещения серии Nano X3；
- Регулировка высоты тона осуществляется ручным поворотом ручки；
- Регулируемый угол наклона ±4°, максимальная нагрузка 2,5 кг；
- С прорезью для поперечной линейки, которая может использоваться в качестве ориентира положения и облегчает выравнивание предметов на столешнице.；
Рабочая поверхность наклонной платформы NPY-140 составляет 140*140 мм, а столешница имеет поперечную канавку для калибровочной линии, которую можно использовать в качестве ориентира положения для облегчения выравнивания и калибровки образцов на столешнице. Устанавливается на скользящее приспособление серии Nano X3.
|
модель
|
NPY-140
|
NPYR-130
|
|
Размер таблицы
|
140*140мм
|
Ø134 Мм
|
|
Диапазон регулировки
|
Наклон ± 4 °
|
поворот на 360 °, наклон ± 4°
|
|
Высота загрузки
|
27,5 мм
|
30 мм
|
|
нагрузка
|
2,5 кг
|
2,5 кг
|
|
вес
|
1262.1г
|
1302,2 г
|
|
материал
|
алюминиевый сплав 7075
|
Техническое описание:

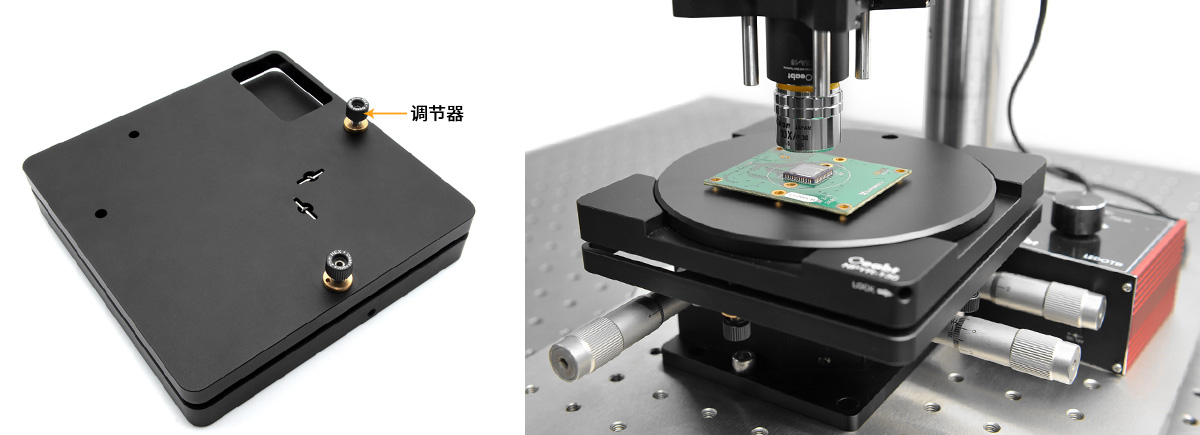

Ступень перемещения серии NPY обеспечивает регулировку шага и наклона на ±4°, а скорость 5 мрад (0,5°) за оборот достигается с помощью двух прецизионных регуляторов M5*0,25 мм на задней панели. Гладкая столешница большой площади особенно подходит для переноски образцов, облегчая выравнивание оптических устройств в определенной плоскости. Она совместима с нашим гибким столом для перемещения серии Nano X3. Платформа крепится к рабочей поверхности винтами M4 через потайное отверстие, открытое на столе.

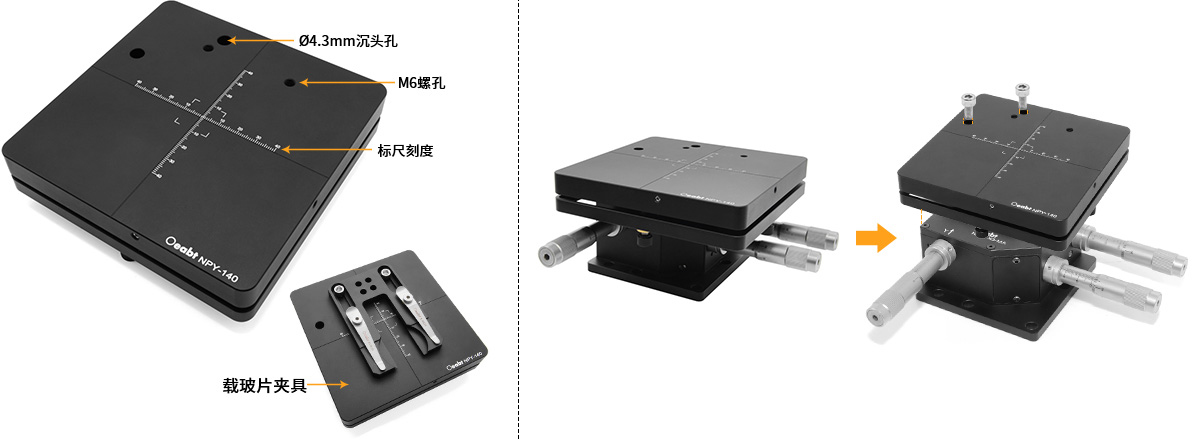

Рабочая поверхность наклонной платформы NPY-140 составляет 140*140 мм, а столешница имеет прорезь для калибровочной линии поперечной шкалы, которую можно использовать в качестве ориентира для облегчения выравнивания и калибровки образцов на столешнице. При установке на гибкую перемещаемую платформу серии Nano X3 платформа крепится к рабочей поверхности винтами M4 через потайное отверстие, открытое на столешнице. Кроме того, на столешнице имеются 2 отверстия для винтов M6 для крепления и установки различных компонентов, таких как скользящие зажимы.

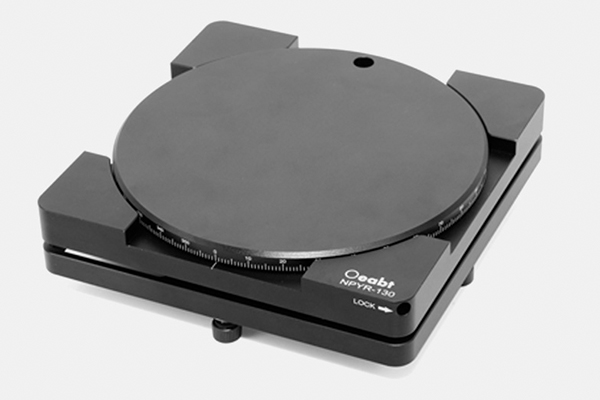

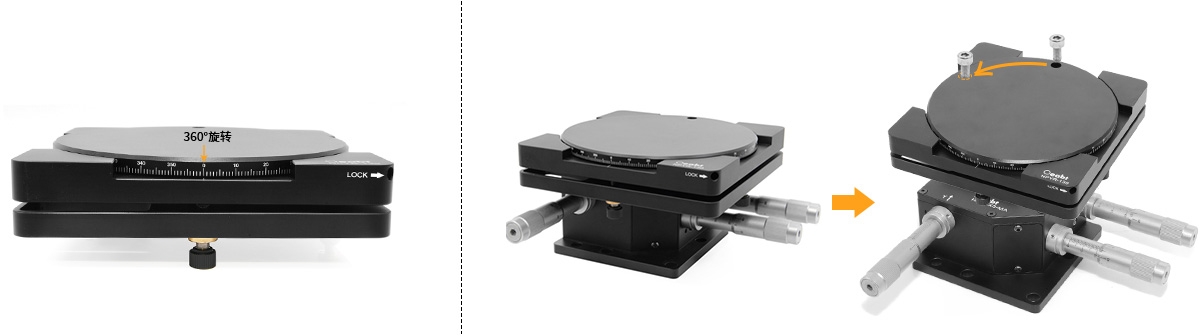

Рабочая поверхность наклонной вращающейся платформы NPY-130 имеет диаметр 134 мм, которая может непрерывно поворачиваться на 360°.Шкала углов на внешнем краю вращающейся платформы позволяет пользователю легко установить направление наклона платформы, а затем с помощью шестигранного фиксирующего винта диаметром 2 мм зафиксировать положение поворота. Фиксация оси вращения не будет препятствовать регулировке осей шага (ΘX) и наклона (ΘY). Поворот и наклон платформы можно свободно изменять, не влияя на устойчивость подключенных компонентов.
Сборка:

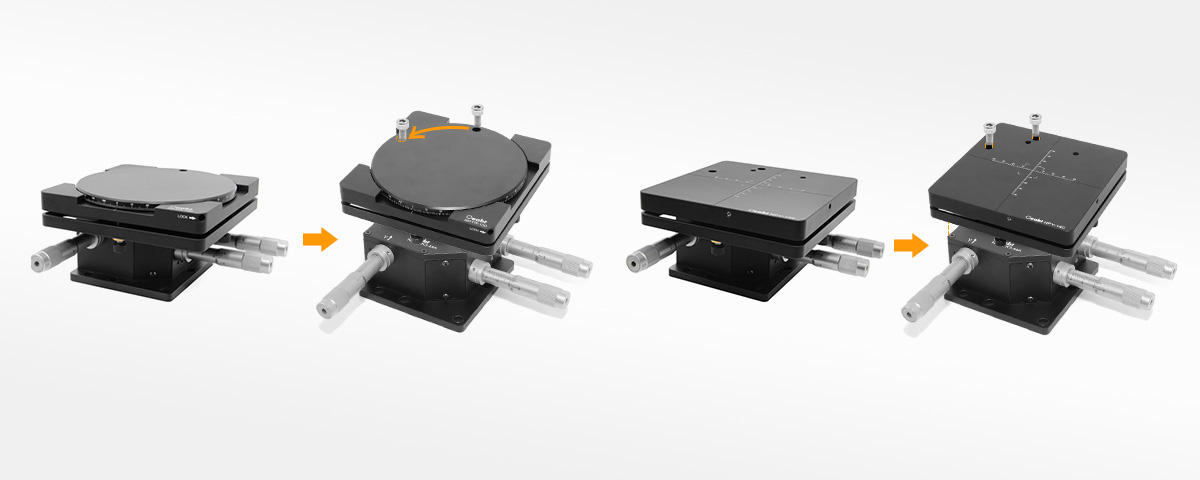

Пример применения:
Модель NPY-140
Стандарт: размер стола: 140*140мм
Описание продукта: диапазон регулировки: наклон ±4°;
высота груза: 27,5 мм;
нагрузка: 2,5 кг;
Модель NPYR-130
Стандарт: размер стола: Ø134 мм
Описание продукта: диапазон регулировки: поворот на 360 °, наклон ± 4 ° по высоте; высота груза: 30 мм;нагрузка: 2,5 кг;
