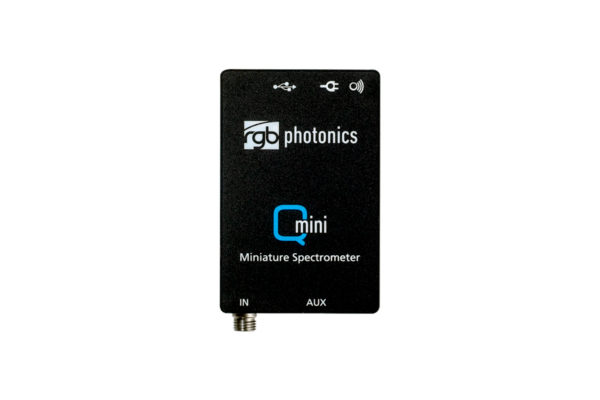

Миниатюрный спектрометр с высоким разрешением и чувствительностью для диапазона UV-VIS-NIR / от 190 до 1100 нм
Благодаря удивительно компактному дизайну Qmini предлагает технические характеристики, беспрецедентные для такого размера. Его компактная конструкция обеспечивает тесную интеграцию в приложениях, где мало места и ограниченное пространство, как мобильные устройства спектрального анализа.
Новая версия Qmini включает в себя новую мощную электронику, которая позволяет осуществлять множество функций, таких как:
- Полная обработка спектров в приборе (смещение, нелинейность,
темный спектр, спектральная чувствительность)
- Усреднение и сглаживание
- Биннинг и буферизация спектров
- Сложные алгоритмы оценки для конкретных приложений
- Большой выбор доступных интерфейсов связи
- Новый разъем ввода / вывода для аналоговых и цифровых сигналов.
Новый Qmini также имеет сменную входную щель, уменьшенный рассеянный свет и более низкое энергопотребление.
Конфигурация:
- QminiUV: 220 - 400 нм
- QminiVIS: 370 - 750 нм
- QminiNIR: 730 - 1080 нм
- QminiWide UV (оптимизирован для 300 нм): 225 - 1000 нм
- QminiWide VIS (оптимизирован для 500 нм): 225 - 1000 нм
- Qmini VIS/NIR: 480 - 1100 нм
Технические характеристики:
|
Фокусное расстояние
|
50 мм
|
|---|
|
Дифракционная решетка
|
300/600 линий/мм
|
|---|
|
Диапазон длин волн
|
220-400 нм
350-880 нм
700-1040 нм
|
|---|
|
Оптическая щель
|
20 мкм
|
|---|
|
Спектральное разрешение FWHM
|
UV: 0.3 нм
VIS: 0.7 нм
NIR: 0.7 нм
Wide UV: 1.5 нм
Wide VIS: 1.5 нм
VIS/NIR: 1.5 нм
|
|---|
|
Динамический диапазон
|
1300:1
|
|---|
|
Числовая апертура
|
0,10
|
|---|
|
Рассеянный свет
|
˂0,1%
|
|---|
|
Время экспозиции
|
3 мкс – 600 с
|
|---|
|
Детектор
|
ССD 2500 пикселей
|
|---|
|
A/D конвертор
|
16 бит
|
|---|
|
Калибровка
|
Длина волны, чувствительность, нелинейность и
несколько темных спектров, хранящихся в устройстве
|
|---|
|
Внутренняя память
|
32 Мб, 3000 спектров
|
|---|
|
Оптический интерфейс
|
SMA коннектор
|
|---|
|
Цифровой интерфейс
|
USB 2.0
|
|---|
|
Размеры
|
64х42х14,5 мм
|
|---|
|
Вес
|
60 г
|
|---|
|
Рабочая температура
|
-15 – 60 градусов Цельсия
|
|---|
|
Температура хранения
|
-25 – 70 градусов Цельсия
|
|---|
|
Питание
|
5 В
|
|---|
|
Операционная система
|
Windows 10, 8, 7, Vista, XP
|
|---|
Программное обеспечение.
Каждый спектрометр Qwave включает в себя ПО Waves, самое умное универсальное программное обеспечение для спектроскопии на планете. ПО Waves не только включает уникальные сложные алгоритмы сбора данных и их оценки, он также предоставляет эти функции с помощью четкого и простого пользовательского интерфейса призванного упростить работу.
Возможности программного обеспечения включают:
- Функцию съемки и отображения серии спектров
- Автоматический контроль экспозиции с интерполяцией темного спектра
- Импортирование большинства форматов файлов на основе ASCII
- Экспорт в виде таблицы ASCII практически в любое программное обеспечение для численного анализа
- Комплексные инструменты для отображения и анализа спектров
- «Ленточные диаграммы» для сравнения значений характеристик между несколькими спектрами, включая слежение за пиком, в реальном времени
- Печать графиков и экспорт в PDF
- Динамический поиск пиков (не нужно устанавливать пороговый уровень)
- Интерполяция темного спектра
- Измерения пропускания, поглощения и отражения
Qwave поддерживает три режима запуска: программный запуск, интервальный и внешний.
Дополнительные опции:
- Косинусный корректор
- Коллиматор
- Волоконно-оптический кабель
